工場やビルの三相400V電源区画へ国内仕様の三相200V機器を導入する際、単純に機器の消費電力を足し合わせただけのダウントランス選定を行うと、稼働初日に主幹ブレーカーが落ちて生産ラインが停止する深刻な事態を招きます。

三相400Vから200Vへの確実な電圧変換を果たす基本は、モーター負荷などの誘導負荷が持つ大きな始動電流を見越した1.5倍から2倍以上の容量余裕と、感電や制御盤破損を防ぐ絶縁複巻トランスの採用、そして設置環境に適合した屋内ケースや盤内仕様の見極めです。必要な容量や保護機器の仕様は、接続機器の始動方式・同時稼働台数・受電電圧によって変わるため、銘板のkWだけで決めないことが重要です。

しかし現場では、安価な単巻タイプの誤用による対地電圧トラブルや、三相から単相回路を取り出す際の不平衡発熱、さらには重量数百キロに達する変圧器の床荷重や排熱設計の不備といった、カタログ値だけでは防げない致命的な落とし穴が多発しています。ツクリテでも、内装下地・床工事を調整する段階で、設置位置の搬入動線、点検スペース、壁内への熱や振動の伝わり方まで確認し、後工程の手戻りを抑える計画を重視しています。

本記事では、20kVAから100kVAまでの定格電流や重量一覧、デルタ結線とスター結線の回路設計、B種およびD種接地の正しい施工手順、スコットトランスの活用法まで、現場のプロが徹底解説します。無駄な中間マージンを省く分離発注のノウハウも交え、安全かつ最小コストで安定稼働を実現する実践的ロードマップをお届けします。

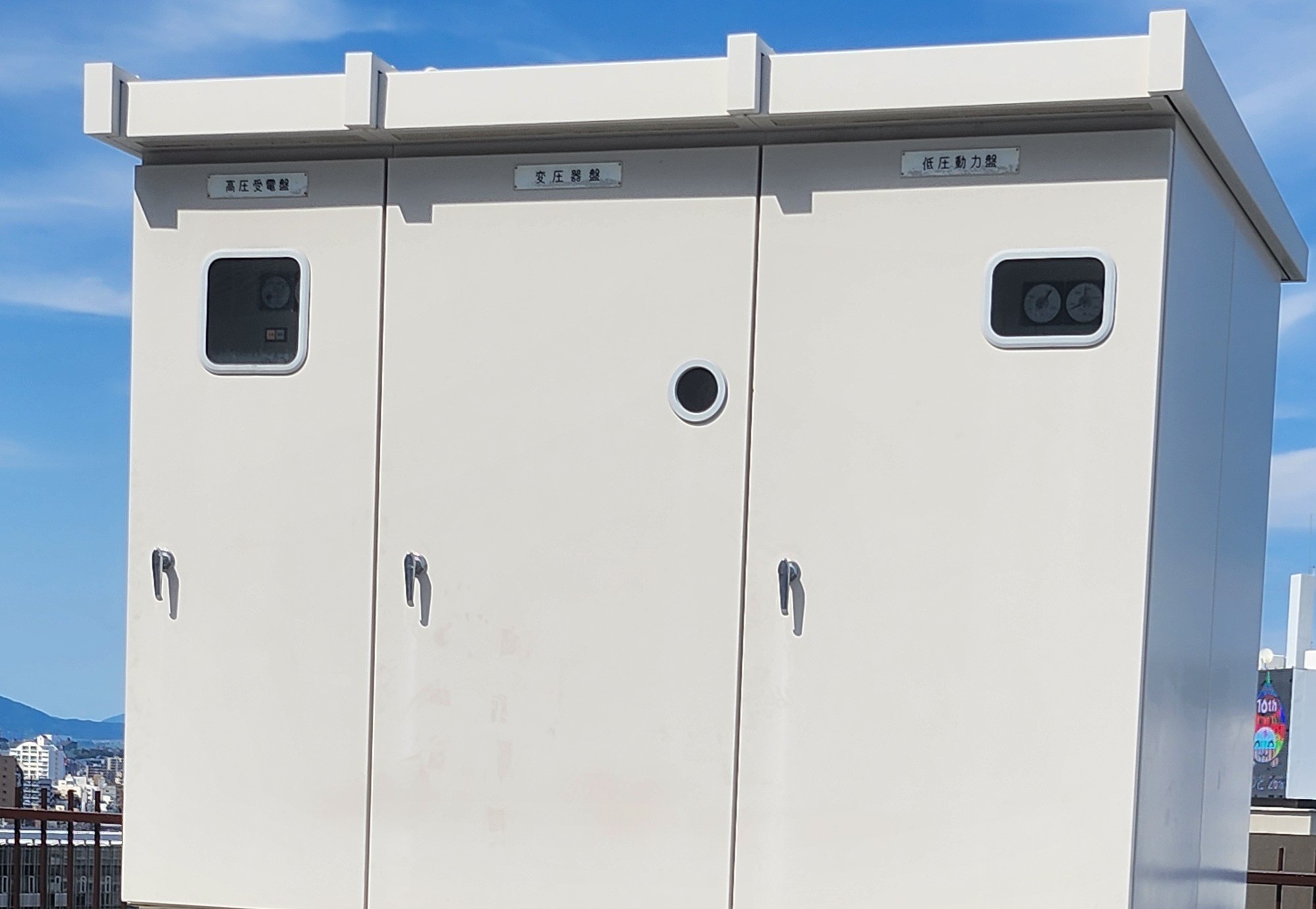

ダウントランスで三相400Vから200Vへ降圧する基本構造と安全な複巻を選ぶべき理由

海外製の最新工作機械を導入したり、受電設備が特別高圧や高圧受電で構内幹線が400V系統になっている工場や大型施設へ移転したりした際、国内で手配した標準的な機器が動かせないというトラブルは現場で本当によく起こります。こうした電圧の不一致をスピーディーかつ確実に解消する心臓部が、変圧器であるダウントランスです。

工場やビルの三相400V電源と国内200V機器の電圧ギャップを埋める変圧器の役割

大規模なプラントや近代的なオフィスビルでは、長距離の配線による電力ロス（電圧降下）を抑え、細いケーブルで大電力を送るために三相400V（系統によっては440Vや380V）の低圧配電が広く採用されています。一方で、日本国内で流通している汎用的なモーター、コンプレッサー、各種加工機、油圧ユニットなどの制御機器の多くは三相200V（50Hz地域）または220V（60Hz地域）仕様で作られています。

400Vの電源ラインに200V仕様の精密機械を直結すれば、過電圧によって内部回路の電子基板やコイルが一瞬で焼き切れてしまいます。そこで、電磁誘導の作用を利用して周波数を変えずに電圧だけを安全なレベルまで下げる変圧器が必要不可欠となります。電源ラインの一次側（入力）と負荷側の二次側（出力）の間に入り、安定した電気エネルギーの橋渡しを行うのが降圧トランスの基本的な役割です。

なぜ安価な単巻トランスは危険なのか？対地電圧と感電リスクを防ぐ複巻タイプの重要性

現場のコスト削減を意識するあまり、機器選定の際に単巻（オート）トランスを選んでしまいそうになるケースが見受けられます。しかし、動力電源の降圧において安易な単巻トランスの採用は極めて危険です。

比較項目	単巻（オート）トランス	複巻（絶縁）トランス
巻線の構造	1本の巻線の一部を共用	一次側と二次側が完全に分離・絶縁
導入コスト	比較的安価で本体も軽量	銅線や鉄心が多く単巻よりやや高価
対地電圧の安全性	200V側にも400V系統の対地電圧が残る	二次側で独立した安全な対地電圧を確立
感電・焼損リスク	絶縁破壊時に制御盤全損のリスク大	高圧側のノイズや異常電圧を遮断
現場での推奨度	昇圧など限定的な用途のみ	工場・ビルの動力降圧では必須

単巻トランスは入力と出力のコイルが電気的につながっているため、二次側から取り出した線であっても大地との間には400V系統の高い対地電圧がそのままかかります。万が一、作業者が二次側の配線や制御盤の端子に触れて漏電が発生した場合、強烈な感電事故に直結します。

さらに、一次側の電源ラインに混入したサージノイズがそのまま高精度な制御機器へ突き抜けてしまい、基板破損を引き起こす原因にもなります。一次側と二次側の回路が物理的・空間的に完全に遮断されている複巻トランスを採用することが、現場作業員の命と高価な設備資産を守る鉄則です。

デルタ結線とスター結線による入力と出力の回路構成の違い

三相ダウントランスを選定する際は、トランス内部の結線方式にも目を向ける必要があります。三相交流の結線には主に三角形を作るデルタ（Δ）結線と、Y字状に結ぶスター（Y）結線の2種類が存在し、これらをどう組み合わせるかで電気的な特性が大きく変化します。

• デルタ・デルタ（Δ-Δ）結線

工場などの動力専用トランスとして古くから使われている構成です。第3高調波と呼ばれる電気の歪み成分をデルタ回路内で循環させて外へ逃がさないため、電源系統へのノイズ流出を防ぐメリットがあります。ただし中性点が引き出せないため、単相負荷を混ぜずに三相モーターのみを駆動させる用途に適しています。

• デルタ・スター（Δ-Y）結線

一次側をデルタ結線にして高調波ノイズを抑えつつ、二次側をスター結線にする方式です。スター結線の中心である中性点（N相）を接地できるため、安全基準に適合したB種接地工事を確実に施工でき、万が一の漏電時にも保護装置を瞬時に作動させられます。

• スター・デルタ（Y-Δ）結線

入力側の電圧が高い場合に相電圧を低く抑えられるため、トランス内部の絶縁設計が有利になる構成です。受電側の仕様に合わせて選定されます。

現場の接地設計や接続する設備のノイズ耐性、さらには後段で単相電源を取り出す計画があるかどうかによって最適な結線バリエーションは異なります。図面上の数値だけでなく、実際の受電盤の接地方式と整合性が取れているかを事前に見極めることが、施工後のトラブルを防ぐ第一歩となります。

失敗するとブレーカーが落ちる！モーター負荷に負けないトランス容量kVAの正確な計算手順

工場やテナントビルで三相400Vの電源環境に三相200Vの機械を導入する際、最も頭を悩ませるのが変圧器の容量選定です。機器の銘板に記載されている消費電力だけを見て安易に製品を決めてしまうと、稼働初日に主幹ブレーカーが勢いよくトリップするトラブルに見舞われます。

現場で安定して電力を供給し続けるためには、机上の数値だけでなく、実際の電気の流れと負荷の特性を深く踏まえた容量計算が欠かせません。

単純なkW換算は事故のもと！力率と効率からベースの定格容量を算出する計算式

電気の世界で使われるキロワット（kW）は機器が実際に仕事をする有効電力を示し、変圧器の定格容量であるキロボルトアンペア（kVA）は回路全体に流れる皮相電力を表します。モーターなどの誘導負荷を動かす現場では、電力をどれだけ有効に使えているかを示す力率や、エネルギーの変換ロスを示す効率が大きく関係してきます。

単純に機器の合計キロワットを変圧器のキロボルトアンペアにそのまま当てはめると、確実に容量不足へと陥ります。ベースとなる必要容量は、以下の計算手順で正確に導き出さなければなりません。

項目	記号	一般的な目安値	現場での着目ポイント
機器の消費電力	P (kW)	銘板記載値	単体または複数台の合計出力
負荷力率	cosθ	0.8前後	モーター負荷では位相のズレが発生
機器効率	η	0.85前後	内部の熱や摩擦による損失分
基本必要容量	S (kVA)	計算値	P ÷ (力率 × 効率) で算出

例えば合計7.5kWのモーターを動かす場合、力率0.8かつ効率0.85で試算すると、7.5 ÷ (0.8 × 0.85) となり、約11kVAの基礎容量が最低限必要となります。kWの数値をそのままトランス容量として捉えてしまうと、この時点で約3.5kVA分もの不足が生じてしまうわけです。

始動電流は定格の5倍から7倍！誘導負荷に1.5倍から2倍の安全率が必要な現場の裏事情

モーターを搭載した制御機器やコンプレッサーは、停止状態から回転を始める瞬間に、通常運転時の5倍から7倍に達する強烈な始動電流（突入電流）を回路へ引き込みます。この瞬間的な電流の跳ね上がりによって二次側の電圧が一気にドロップし、電圧低下を検知した制御盤内のリレーが誤作動を起こしたり、一次側の遮断器が遮断されたりします。

こうした現場特有の過酷な挙動を受け止めるため、専門業者の実務設計では、基礎計算で導いた容量に対して1.5倍から2倍の安全率を見込むのが鉄則です。

• 軽負荷始動（ファンや小型ポンプなど）は基本容量の1.3倍から1.5倍を目安に設定

• 重負荷始動（高圧コンプレッサーやプレス機械など）は基本容量の1.7倍から2.0倍を確保

• 直入れ始動の大型モーターが存在する場合は瞬時電圧降下率を10パーセント以内に抑える容量を選択

業界人の目線で現場を振り返ると、ネット通販などの定格表だけを見てギリギリのサイズを購入し、朝一番の機械立ち上げ時に毎回ブレーカーが落ちて作業が完全にストップしたという相談が後を絶ちません。ダウントランスで三相400Vから200Vへ変換する設備計画では、ピーク時の突入エネルギーを丸ごと包み込めるだけの懐の深さが求められます。

複数台の工作機械やコンプレッサーを同時稼働させるときの同時負荷率の考慮事項

生産ラインや加工フロアのように複数台の設備を1台のダウントランスにまとめて接続する場合は、すべての機器が完全に同時に最大負荷で動くかどうかを見極める同時負荷率（需要率）の算出がコスト削減の鍵を握ります。

すべての定格容量を単純に足し算していくと、トランスのサイズが跳ね上がり、本体価格だけでなく搬入費用や基礎架台の設置工事費まで高騰してしまいます。

• メイン加工機と集塵機のように常時連動する機器群は同時負荷率を90パーセントから100パーセントで計算

• 断続的に稼働する汎用旋盤や補助ポンプは同時負荷率を60パーセントから70パーセントに設定

• 予備機として待機している設備は同時稼働の対象から除外して合算

フロア全体の稼働パターンを緻密に洗い出し、適切な係数を掛けて全体の必要容量を決定することで、過剰スペックによる無駄な設備投資を防ぎつつ、過負荷トリップの不安を根絶した理想的な電源環境が完成します。

20kVAから100kVAまで網羅！ダウントランスの容量別定格電流と重量一覧表

工場やテナントビルで三相400Vから200Vへ安全に変圧する際、最も頭を悩ませるのが変圧器本体のサイズ選びと現場の受け入れ態勢です。カタログのスペック表を眺めるだけでは見えてこない、配線設計の肝となる電流値や設置床への物理的なインパクトを把握しておかないと、施工当日に大きなトラブルへと発展してしまいます。

20kVA・30kVA・50kVA・100kVAにおける一次側と二次側の電流値の目安

ダウントランスを選定する際は、入力となる一次側400V回路と、機器へ送り出す二次側200V回路の定格電流を正確に把握してブレーカーや電線の太さを決める必要があります。電圧が半分になれば送り出す電流は2倍になるため、二次側には太い幹線ケーブルと適切な端子処理が欠かせません。

容量（kVA）	一次側定格電流（400V時）	二次側定格電流（200V時）	推奨される主な用途
20kVA	約28.9A	約57.7A	小型工作機械1〜2台、小規模な検査装置
30kVA	約43.3A	約86.6A	中型マシニングセンタ、業務用パッケージエアコン
50kVA	約72.2A	約144.3A	主力生産ライン、大型コンプレッサー
100kVA	約144.3A	約288.7A	工場フロア全体の動力一括降圧、複数ライン統合

三相回路の定格電流は、容量（kVA）を電圧（V）とルート3（約1.732）で割ることで算出できます。実際の現場では、力率の低下やモーターの突入電流を見越してブレーカー容量に余裕を持たせる設計が鉄則です。

設置床の耐荷重に注意！50kVAで約300kgにもなる変圧器の重量とサイズ感

電気設計ばかりに目が行きがちですが、建築・設備面で最大の盲点となるのが変圧器本体の圧倒的な重さです。ダウントランスの内部には高密度な鉄心と銅線コイルがぎっしり詰まっており、一般的な電気機器の感覚を遥かに超える重量物となります。

容量（kVA）	標準的な本体重量（ケース入り）	外形寸法の目安（幅×奥行×高さ mm）	設置面の留意点
20kVA	約140kg〜170kg	550 × 450 × 600	平台車での手押し運搬が可能
30kVA	約190kg〜230kg	650 × 500 × 700	床の点荷重に配慮が必要
50kVA	約280kg〜340kg	750 × 600 × 850	成人男性4人分以上の集中荷重、床補強を検討
100kVA	約500kg〜600kg	900 × 750 × 1100	フォークリフトや重量鳶によるクレーン揚重が必須

50kVAクラスになると約300kg、100kVAでは軽自動車に匹敵する半トン以上の重さになります。中2階のデッキプレートやテナントの二重床（OAフロア）へ直置きすると床がたわむ危険があるため、H鋼で架台を組むかコンクリートスラブ上に荷重を分散させる補強工事が不可欠です。

購入かレンタルか？工期や一時利用のシーンに合わせた賢い調達の選択肢

設備導入にあたっては、機器を新品購入して恒久設置するだけでなく、レンタルサービスを戦略的に活用する現場も増えています。利用期間や将来の設備更新計画に合わせた柔軟な調達ルートの選択が、トータルコストの抑制に直結します。

• 新品購入が適しているケース

  工場へ工作機械を本設して5年以上の長期稼働が見込まれる場合や、制御盤内にトランスを組み込んで専用システム化する場合。資産計上による減価償却や自社仕様に合わせた電圧タップのカスタマイズが可能です。

• レンタル調達が適しているケース

  半年から2年程度の有期限プロジェクト、建設現場の仮設電源、既設トランスの更新工事に伴うバックアップ電源の確保。資産を持たずに経費処理でき、工事終了後の撤去・産廃処分費用をゼロに抑えられるメリットがあります。

現場の工程と予算に合わせて適切な導入形態を選ぶことで、初期投資を最適化しながら安全な電源環境を整えられます。

三相400Vから単相200Vや100Vを取り出すときの落とし穴とスコットトランスの活用法

工場やビルの受電設備で三相400Vから200Vへダウントランスを導入する際、動力用の三相機器だけでなく制御機器や電灯用の単相電源もまとめて確保したい場面は多くあります。しかし、配線の手軽さだけを優先して安易に接続を行うと、思わぬ設備トラブルを招くことになります。単相電源を安全に取り出すための正しい仕組みと設計のポイントを整理していきましょう。

三相ラインから直接単相を取り出すと相アンバランスで過熱トラブルが起きる理由

三相400Vを変圧した二次側の三相200V回路から、特定の2線だけを使って単相負荷を接続する手法は現場でやりがちなミスの一つです。

三相交流は3本の線に均等に電流が流れることで電磁的なバランスを保っています。しかし、特定の相間から大きな単相電流を取り出すと、その相だけに負荷が集中する相アンバランス（電流の不平衡）が発生します。

発生する現象	設備への具体的な影響
特定相の過電流	変圧器内部の特定巻線だけが過熱し絶縁劣化を早める
電圧降下の偏り	他の健全な相との間で出力電圧に大きな差が生じる
モーターへの悪影響	同一系統にある三相モーターに逆相電流が流れ異常振動や過熱を招く
ブレーカーの誤遮断	電流の偏りによって特定相の遮断器だけがトリップする

このように、直接取り出す方法では変圧器本体の寿命を縮めるだけでなく、同じ電源ラインに接続された他の精密機器や工作機械にまで悪影響を及ぼします。

電灯回路や制御電源を安定供給するスコットトランスの仕組みと選定理由

三相電源のバランスを崩さずに大容量の単相回路を確保したい場合に活躍するのがスコット結線トランスです。

スコットトランスは特殊な内部結線により、一次側の三相400V電源から位相が90度異なる2組の独立した単相200V（または100V）を出力する変圧器です。2系統の単相負荷に均等に電力を振り分けることで、一次側の三相電源に対してバランスよく電流を流す仕組みを備えています。

【スコット結線の電力変換イメージ】 三相400V入力（R相・S相・T相） ↓（内部で主座・T座の特殊結線） 単相出力A（200V/100V） ＋ 単相出力B（200V/100V） ※2系統の負荷容量を揃えることで一次側を完全平衡化

制御盤内のPLCや各種センサー、工場内の作業用照明やコンセント回路など、まとまった単相容量が必要な現場では、標準の動力用トランスとは別にスコットトランスを組み合わせて導入することが安定運用の鉄則です。

単相負荷と動力三相負荷を1台のシステムにまとめる際の設計ポイント

動力用の三相200Vと制御・電灯用の単相電源を1台の変圧器盤でまかないたい場合には、トランスの構造設計と容量の割り振りに細心の注意を払う必要があります。

混在システムを検討する際は、以下のチェックポイントを事前に確認してください。

• 一体型トランスの採用

三相出力とスコット単相出力を1つの鉄心構造にまとめた複巻の一体型変圧器を選定する

• 負荷容量の適切な分割

スコット側の2回路（出力A・出力B）に接続する単相機器の消費電力を可能な限り均等に配分する

• 盤内のノイズ対策

動力用のインバーター機器から発生する高周波ノイズが制御用単相ラインに回り込まないよう混触防止板付きシールド端子を接地する

• 排熱スペースの確保

三相と単相の両方の負荷熱が加わるため、トランス周囲に十分な離隔距離を確保して熱ごもりを防ぐ

動力回路と電灯・制御回路の特性を正しく把握し、設備全体を見据えた容量設計を行うことで、予期せぬ電圧トラブルやブレーカー遮断を防ぎ、安全で信頼性の高い電源環境を構築できます。

安全基準をクリアする接地システムの構築と漏電遮断器の選定ポイント

高圧受電設備から送られてくる三相400Vをダウントランスで200Vへ降圧して使う現場では、変圧器本体の選定と同じくらい接地工事とブレーカーの保護協調が命綱になります。万が一の絶縁破壊や漏電が起きた際、適切な安全対策が施されていないと400Vの高電圧がそのまま作業員や精密な制御機器を直撃してしまうからです。現場の安全基準を確実にクリアし、トラブルで生産ラインを止めないための電気設計の急所を詳しく紐解いていきましょう。

400V回路の混触を防ぐB種接地と機器の安全を守るD種接地の正しい施工

三相400Vから三相200Vへ変換する変圧器を設置する場合、絶対に混同してはならないのがB種接地とD種接地の役割分担です。一次側の400V回路と二次側の200V回路が内部でショートする混触事故が起きた際、低圧側の電位上昇を抑えて火災や機器破損を防ぐのがB種接地工事です。一方で、トランスの外箱や接続する工作機械の金属製フレームに施し、漏電時の感電リスクを逃がすのがD種接地工事となります。

現場作業で絶対にやってはいけない重大なミスが、B種接地とD種接地の接地線をトランス付近で安易に共用接続してしまうことです。これらを同じアース線でまとめてしまうと、一次側の高電圧サージや漏洩電流がそのまま機器のフレーム側へ回り込み、作業者が触れた瞬間に感電する危険な回路が完成してしまいます。

接地種別	主な施工箇所	目的と役割	接地抵抗値の基準
B種接地	変圧器の二次側中性点または1端子	一次側400Vと二次側200Vの混触による電位上昇防止	変圧器の仕様や遮断時間に応じた計算値
D種接地	トランス外箱や負荷機器の金属製筐体	漏電時の筐体電位上昇を抑え作業者の感電を防止	原則100Ω以下（漏電遮断器連動で500Ω以下）

現場の配線作業では、それぞれの接地極から単独でアース線を引っ張る単独接地を徹底し、接地抵抗値を測定記録しておくことが盤屋や施工管理者に求められる鉄則です。

感電事故を防ぐ混触防止板付きトランスのシールド端子処理

工場やビルの現場で三相400Vを変圧する際は、一次巻線と二次巻線の間に金属板を挟み込んだ混触防止板付きの複巻トランスを採用するのが基本です。この金属シールド板から引き出されたシールド端子（記号ではEやSHと表記されます）を正しく接地処理することで、万が一一次側の絶縁被覆が熱や経年劣化で破れても、高電圧が二次側へ移行する前にアースへと逃がすことができます。

このシールド端子はノイズ対策用の静電シールドとしても極めて重要な役目を果たします。インバーターやサーボアンプを多数積んだ現代の産業機械は、スイッチングに伴う高周波ノイズを電源ラインへ撒き散らしがちです。シールド端子を確実にB種接地系統へ接続しておくことで、400V電源側からのサージ電圧を遮断するだけでなく、二次側の精密な制御機器の誤作動や基板破損を未然に食い止める防壁となります。端子台の接続忘れが起きやすい箇所でもあるため、通電前の自主検査リストに必ずシールド端子の導通確認を組み込んでおきましょう。

一次側と二次側で異なる漏電ブレーカーの定格感度電流と動作時間の設定

トランスを介した配電設計では、一次側（400V）と二次側（200V）の漏電ブレーカー（ELCB）の保護協調を緻密に組まなければなりません。末端の200V機器でわずかな漏電が起きただけなのに、大元の400V主幹ブレーカーが先にトリップして工場全体の電気が落ちてしまうという事態は、まさに現場の悪夢です。

このような誤遮断を避けるためには、一次側と二次側の定格感度電流と動作時間にしっかりとした段差をつける必要があります。

• 一次側主幹漏電ブレーカー

定格感度電流は100mAから500mA程度を選択し、動作時間は0.3秒から0.8秒程度の時延形を設定して二次側のトラブルに巻き込まれない保護階層を作ります。

• 二次側分岐漏電ブレーカー

人身保護や機器保護を最優先とするため、定格感度電流は30mA以下、動作時間は0.1秒以内の高速形を設置して異常発生箇所だけを瞬時に切り離します。

トランスの電源投入時には、巻線に磁束を形成するために定格電流の十数倍におよぶ励磁突入電流が数サイクルだけ流れます。この一瞬の突入電流でブレーカーが飛んでしまわないよう、トランス一次側の遮断器にはモーター用やトランス対応の遅動特性を持ったブレーカーを選定することも現場でトラブルを出さない大切なポイントです。

ケース入り屋内設置と盤内組み込みタイプの違いと排熱・騒音トラブル回避策

工場やビルの現場でダウントランスを用いて三相400Vから200Vへ電圧を変換する際、機器の電気容量だけでなく本体の形状選びが命運を分けます。

変圧器の形状には、自立設置が可能なケース入り屋内型と、受配電盤や制御盤の中に収めるオープンな盤内組み込み型の2系統が存在します。それぞれの特徴を正しく把握せずに発注してしまうと、納品当日に現場で頭を抱える事態になりかねません。

項目	ケース入り屋内設置タイプ	盤内組み込みタイプ（ケースなし）
設置形態	単独で床面や架台へ据付	制御盤やキュービクル内へ組込
充電部保護	鋼板ケーシングで完全防護	露出しているため盤扉での保護が必須
排熱の仕組み	スリット（通気孔）からの自然対流	盤内ファンや熱交換器による強制換気
現場での工数	アンカー固定と配線のみで迅速	盤内レイアウト設計や遮熱対策が必要
主な用途	既存ラインへの増設や機械横の単独設置	新設の機械組込や集中制御盤内

保護ケーシング付きの製品は、人の行き交う工場内でも手軽かつ安全に設置できるため、既存スペースに急ぎで200V機器を増設したい場面で頼もしい選択肢になります。

密閉空間での熱ごもりに注意！トランスの自己発熱を逃がす換気設計と設置環境

変圧器は稼働中に必ず内部損失（鉄損や銅損）が発生し、そのエネルギーがそのまま熱に変わります。特に数十kVAを超える大型の設備になると、まるで電気ストーブを常時つけっぱなしにしているかのような熱量を周囲に放出し続けます。

適切な換気計算を行わずに狭い電気室や密閉された制御盤へ押し込むと、熱の逃げ場がなくなり内部温度が跳ね上がります。変圧器自体の絶縁寿命を急速に縮めるだけでなく、周囲にあるインバーターやPLCといった熱に弱い制御機器が熱暴走を起こし、突然システムダウンを引き起こす原因になります。

• 盤内組み込み時は変圧器の直上へ排熱ファンを配置し熱溜まりを作らない

• ケース入りタイプは壁面や隣接する機器から最低でも200mm以上の離隔距離を確保する

• 吸気口には防塵フィルターを装着しつつ定期的な清掃で通気風量を維持する

• 室内の周囲温度が仕様上限の40度を超えないよう空調や給排気設備を整える

発熱対策を怠ると、過熱による保護トリップが頻発して工場の生産ラインを止めてしまう重大なトラブルへと発展します。

低周波振動やうなり音を階下に伝えない防振ゴムと架台固定の施工ノウハウ

変圧器に通電すると、商用周波数（50Hzまたは60Hz）に同期した磁歪現象によって鉄心が微小に伸縮し、「ブーン」という独特のうなり音と振動を生み出します。

この低周波振動を軽視して床コンクリートへ直にアンカーボルトで締め付けてしまうと、床や梁、建物の躯体全体がスピーカーの振動板の役割を果たしてしまいます。離れた事務室や階下のテナントへ不快な重低音が響き渡り、深刻な騒音クレームへと発展する事例が後を絶ちません。

建築構造と電気設備が交差する現場を数多く見てきた技術者の目線から申し上げますと、トランスの重量に適合した硬度の防振ゴムブロックを架台の足元に挟み込み、ボルト締結部にも絶縁ワッシャーを噛ませて振動の伝達経路を完全に絶縁することが極めて有効な解決策になります。

さらに、外部から接続する金属電線管も本体直前でフレキシブルチューブに切り替えて縁を切ることで、配管を伝って建物全体へ逃げていく振動ノイズをシャットアウトできます。

端子台のアップねじ仕様や配線スペース確保で現場の結線作業効率を向上させる工夫

変圧器の据付において、電気工事職人の作業効率と安全性を左右するのが一次側・二次側の端子台まわりの設計です。

太い幹線ケーブルを取り扱う現場では、ネジが脱落しないアップねじ構造やスタッドボルト仕様の端子台を採用した製品を選ぶと、狭いスペースでの手元作業が劇的にスムーズになります。圧着端子を差し込む際の作業ミスを防ぎ、締め付けトルクの均一化にも大きく貢献します。

• 太い幹線ケーブルの最小曲げ半径を無理なく確保できるゆとりのある端子スペース

• 配線引き込み用のノックアウトパンチ穴が適切な位置とサイズで開口されている構造

• 入力と出力およびアース端子の識別がひと目で判別できる明確な銘板表示

• 試運転時の相回転チェックや電圧測定用テスターピンを安全に当てられる測定ポイント

端子ボックス内に十分な懐の深さがないと、太い電線を強引に曲げて押し込むことになり、端子台へ常に曲げ応力が加わって将来的な接触不良や発熱発火の原因となります。確実な施工スペースを見越した製品選定が、長期にわたる安全稼働の基盤を作ります。

現場で実際に起きたダウントランス設置のトラブル事例とプロによる解決策

工場やビルの受電設備から供給される電源を使いこなす現場では、机上の計算通りにいかない突発的なトラブルが頻発します。理論上は問題ないはずの設計であっても、実際の機器特性や搬入環境、部材の仕様によって想定外の事態に直面することが少なくありません。現場の最前線で実際に発生した深刻な失敗事例と、それを未然に防ぐための実践的な解決アプローチを紐解いていきます。

相談者からのSOS事例「機械は動くのに特定の工程で主幹ブレーカーが落ちる原因」

ある金属加工工場から、海外製の高圧受電設備に合わせた三相400Vのラインからダウントランスを用いて三相200Vへ降圧し、国内メーカーのマシニングセンタを稼働させたところ、特定の切削工程に入った瞬間に主幹ブレーカーが遮断してしまうという切実なSOSが寄せられました。

無負荷運転や軽切削時には何の問題もなく動作していたため、原因の特定が難航していました。調査を進めると、油圧ポンプの連続稼働中に主軸モーターが急加速し、コンプレッサーが再起動するタイミングが完全に重なった瞬間、定格の5倍を超える強烈な突入電流がトランスの一次側に流れ込んでいたことが判明しました。

項目	当初の選定（トラブル発生時）	プロによる是正対応（解決後）
機器の定格合計容量	28kW（力率換算で約35kVA）	28kW（変更なし）
選定したトランス容量	37.5kVA（定格ギリギリ）	75kVA（誘導負荷の始動を見越した2倍設計）
一次側ブレーカー特性	標準配線用遮断器	モーター保護兼用（突入電流対応型）
稼働状態	ピーク負荷時に瞬時トリップ	全工程フル稼働でも安定供給を維持

設備全体の消費電力を単純に足し算しただけの容量設計では、複数のモーターが同時に要求するピーク電流を受け止めきれません。誘導負荷が混在する現場では、定格出力の合計値に対して1.5倍から2倍の安全マージンを見込んだ容量選定が安定稼働の絶対条件となります。

搬入経路の段差と床荷重を見落として設置当日に工事がストップした失敗教訓

設備の電気的な容量計算に気を取られるあまり、物理的な搬入や建築構造の確認が抜け落ちてしまい、設置工事当日に作業が完全停止するケースも後を絶ちません。

あるテナントビルの2階区画に50kVAのケース入り変圧器を導入する際、機器本体の重量が約300kgに達することへの配慮が不足していました。搬入経路にあるエレベーターの積載荷重制限はクリアしていたものの、エレベーターホールから機械室へ至る通路の途中にあったわずか15cmの段差スロープが重量用ハンドリフトの車輪圧に耐えられず、床材を破損させる恐れから搬入がその場で中止となりました。

さらに、設置予定場所の床スラブが長期荷重に耐えられない構造であることが直前に判明し、急遽チャンネル鋼材を用いた荷重分散架台の製作と床補強工事を追加手配することになりました。

• 搬入経路にある段差やスロープの耐荷重と養生計画の策定

• エレベーターの開口寸法および積載制限重量の事前実測

• 設置場所における床スラブの許容積載荷重と防振架台による荷重分散の有無

• 搬入用開口部から最終設置位置までの旋回半径の確保

電気設備の導入は、電気工事単体ではなく建築や内装の物理的条件と完全に一体化させて計画を進める必要があります。

ネットの格安汎用品を選んで端子接続や電圧タップ調整で後悔したケーススタディ

初期費用を抑えるためにインターネット通販で格安の汎用トランスを購入した結果、現場での施工段階で大きな手戻りが発生した事例もあります。

届いた製品は端子台のピッチが極端に狭く、一次側の太い幹線ケーブルを圧着端子で接続するスペースが不足していました。無理に配線を取り回そうとしたことで端子部に過度な応力がかかり、絶縁被覆の損傷リスクが高まる危険な状態に陥りました。

また、受電電圧の変動に合わせて二次側を適正な200Vに整えるための電圧タップ切り替え機能が貧弱で、現場の実測電圧が215Vまで上昇してしまい、接続した精密制御機器のエラーが頻発する結果となりました。

内装工事や設備更新の現場に長年携わってきた専門家の視点から見ても、変圧器本体の価格差だけで機器を選んでしまうと、端子加工の手間や現地での調整金具の追加によって、結果的に工事費用全体が跳ね上がってしまう場面を何度も目にしてきました。

配線スペースに十分な余裕を持つアップねじ式端子台の採用や、受電環境に柔軟に対応できる複数タップを備えた信頼性の高い仕様を選ぶことが、現場作業をスムーズに進め、機器の寿命を延ばす最も確実な近道です。

電気工事と内装設備を最適化して無駄なマージンをカットする賢い分離発注の進め方

三相400Vから200Vへ降圧するダウントランスの導入では、本体の選定だけでなく設置環境の工事まで含めた全体最適が欠かせません。予算を抑えつつトラブルのない安全な設備環境を作るための賢い発注手法を解説します。

一括丸投げで発生する多重下請けマージンと見積もりの不透明さを解消する視点

工場やテナントビルの設備工事を大手元請け会社へ一括で依頼すると、中間マージンが何重にも上乗せされ、見積額が跳ね上がるケースが珍しくありません。

発注方式	費用構造	現場への指示伝達スピード	仕様変更への柔軟性
一括丸投げ方式	元請けや下請け各社の管理費が加算され高額化	伝言ゲームになり遅れや齟齬が発生しやすい	承認ルートが多く追加費用も膨らみやすい
分離発注方式	専門施工チームへの直発注で中間コストを排除	現場の職人と直接打ち合わせが可能で迅速	現場判断で柔軟かつリーズナブルに対応可能

元請けから一次下請け、二次下請けへと工事が流れる構造では、各社の人件費や経費が加算されるだけでなく、変圧器の重量や排熱対策といった現場の細かい要望が職人へ正確に伝わらないリスクも高まります。無駄なコストを削ぎ落として工事の透明性を高めるためには、専門工事ごとに直接契約を結ぶ分離発注への切り替えが非常に効果的です。

電気設計・床補強・防音施工をワンストップで熟練職人にダイレクト依頼するメリット

三相400Vの大型トランスを設置する場合、一次側と二次側の電気配線工事だけで作業は完結しません。数百キロにおよぶ重量を支える床補強や、うなり音を抑止する防音下地造作など、建築側の工事が必ずセットで必要になります。

• 現場の電気容量やブレーカー仕様に合わせた電気配線設計

• 300kgを超える変圧器の荷重に耐えうる床下地補強工事

• 低周波振動や稼働音を周囲へ響かせない防振・遮音区画の造作

• 発熱による機器トラブルを未然に防ぐ換気ルートの確保

電気職人と内装下地職人が密に連携できる専門チームへ直接依頼できれば、打ち合わせの手間が最小限に抑えられます。床の耐荷重計算から配線の取り回し、放熱スペースの確保までを一元管理できるため、設計のズレによる手戻り工事を防ぎ、短納期かつ低コストでの施工が実現します。

理想の工場・店舗レイアウトを合理的かつ高品質に実現するためのパートナー選び

設備導入を成功させる鍵は、電気と建築の両面から現場の課題を深く理解しているパートナーを選ぶことです。単に変圧器を置くだけの工事ではなく、将来の機械増設や作業動線まで見据えた柔軟な提案ができる施工体制が求められます。

業界人の目線で現場を見てきた立場から言えば、機械の定格容量ギリギリで配管や下地を組んでしまい、将来の機器入れ替え時に余計な解体・再施工費用がかかってしまう現場は後を絶ちません。最初の設計段階から現場の職人と直接対話し、余力を持たせた配線ルートやレイアウト設計を共有しておくことが、結果として長期的なメンテナンス費用の抑制につながります。

電気工事と内装造作の境目をなくし、現場の職人へ直接相談できる信頼のパートナーを見極めることが、無駄なコストを極限まで省いた理想の作業環境を手に入れる確実な近道です。
