三相から単相の200Vを取り出す方法は？違法リスクと安全対策をプロが徹底解説！

2026年09月09日

工場や店舗の動力電源から単相200Vを取り出す場合、「ブレーカーから任意の2線を直結する」か「変圧器（トランス）を介して変換する」という2つの選択肢が存在します。各相間の電圧は200Vであるため配線作業を行えば単相機器は稼働しますが、安易な2線直結は深刻なリスクを伴います。特定の相だけに電流が偏る不平衡負荷が発生し、同系統にある三相モーターの異常振動や異音、制御機器のエラー停止といった設備トラブルを招く要因となるためです。

さらに、低圧電力契約における契約違反の懸念や内線規程が定める設備不平衡率の制限、対地電圧の違いによる漏電リスクなど、知らずに進めると多大な損失に直結する法的・技術的な境界線が存在します。単相200Vのエアコンや溶接機を既存の動力設備で安全かつ低コストに運用するためには、スコットトランスなどの適切な機器選定と、電気工事士法を遵守した正しい回路設計が欠かせません。

ツクリテでも、店舗・賃貸物件の内装改修で電気職人と事前確認する際は、既設盤の空き回路、幹線の太さ、接地の有無、導入予定機器の銘板にある定格電流を一覧化して判断します。LGSやボードで壁を閉じた後に専用回路の不足が分かると、配管ルートの再施工や仕上げの復旧まで必要になり、工事範囲と費用が膨らむためです。

本記事では、三相から単相200Vを安全に確保する配線理論からトラブルを回避するトランス選定基準、さらには無駄な中間マージンを削ぎ落として適正費用で工事を完結させる実務ノウハウまでを体系的に解説します。手元の設備と資金を最大限に活かし、安全な電源環境を構築するための判断基準としてお役立てください。

三相から単相200Vを取り出す基本原理と2つの取り出し方法を徹底解説

工場や作業場、テナント店舗などで動力電源がすでに引き込まれている場合、新しく導入するエアコンや輸入機器のために単相200Vをどう確保するか悩む場面は少なくありません。

三相電源から単相の電源を確保するアプローチは、大きく分けて2本の電線をそのまま使う方法と専用の変圧器を挟む方法の2種類が存在します。それぞれの仕組みと電気的な挙動を正しく把握しておきましょう。

相間電圧200Vを利用して任意の2線を接続する仕組み

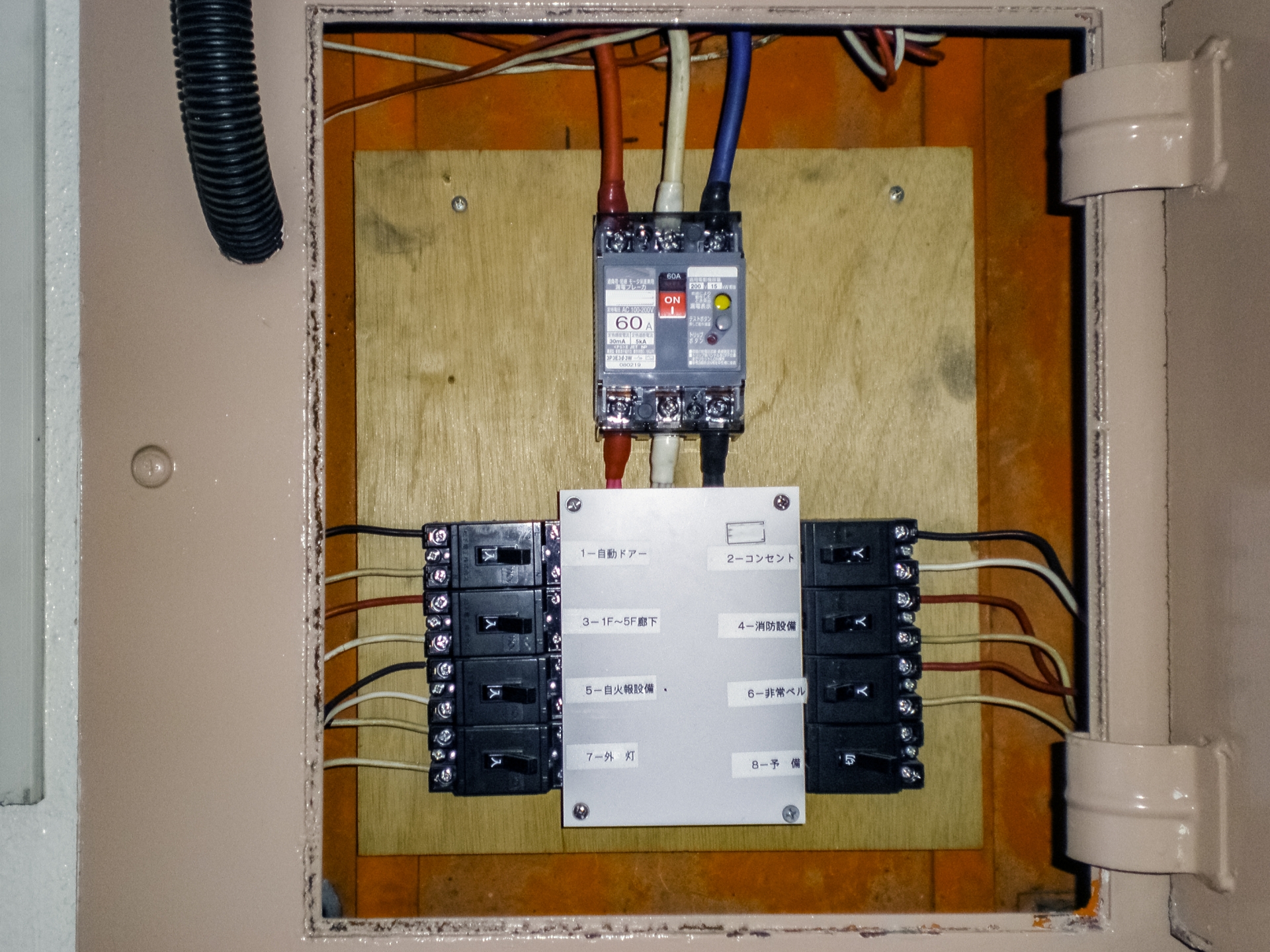

三相3線式200Vの配電方式では、R相・S相・T相と呼ばれる3本の電線が受電盤や分電盤に引き込まれています。この3本の電線のうち、どの2本を選んでテスターで測定しても、線と線の間の電圧である相間電圧は約200Vを示します。

結線パターン	測定される相間電圧	供給される電源の性質
R相と S相	200V	単相200V（配線直結）
S相と T相	200V	単相200V（配線直結）
T相と R相	200V	単相200V（配線直結）

電気の原理として、R・S・Tの3本から任意の2本を取り出して機器へつなげば、見かけ上は単相200Vとして負荷を稼働させることが可能です。配線作業自体はブレーカーから2本を取り出すだけなので非常にシンプルに見えます。

しかし、この直結手法は三相交流の波形から特定の波だけを無理やり抜き取る形になるため、回路全体の電流バランスを著しく崩す要因を常に抱えることになります。

変圧器（スコットトランス・複巻トランス）を介して電源を変換する仕組み

電源の安定性と設備への安全性を最優先にする場合、変圧器（トランス）を間に設置して電気を変換します。

代表的な方式がスコット結線トランスです。スコットトランスは、三相3線式の電気を受け取り、内部の特殊なコイル構造によって位相を90度ずらし、バランスの取れた2組の単相200V電源として出力します。

1次側の三相電源から均等に電流を引き出すため、受電側で特定の相だけに過度な負荷がかかる心配がありません。

また、ノイズ対策や安全性を重視する現場では単相複巻トランスが用いられます。1次側と2次側の回路が物理的に絶縁されているため、動力回路側で発生したノイズやサージが単相機器側に侵入するのを防ぎ、精密機器の誤作動を抑え込めます。

動力電源と電灯電源の構造的な違いと基礎知識

工場などで使われる動力電源と、住宅や一般オフィスで使われる電灯電源には、配線構造と目的において根本的な違いがあります。

三相3線式200V（動力）

主にモーターなどの大きな回転力を効率よく生み出すための電力です。3本の線に流れる交流の波が120度ずつズレて押し寄せるため、機器を力強く駆動できます。

単相3線式100V/200V（電灯）

家電製品や照明を安全に使うための電力です。中性線と呼ばれる基準線を中央に挟み、両端の2本を使えば200V、中性線とどちらか1本を組み合わせれば100Vが取り出せる柔軟な仕組みになっています。

動力電源の配電盤から単純に2線を分岐して単相機器を使う行為は、大元の変電設備や契約形態から見ると、本来モーターを回すためのエネルギー供給ラインにイレギュラーな使い方を割り込ませている状態といえます。

この構造の違いを正しく理解していないと、電圧降下や機器の異常停止といった現場トラブルを招くことになります。

三相から単相200Vを取り出すために2線を直結する際のリスクと注意点

動力のブレーカーから電線を2本引っ張るだけで手軽に単相200V機器が動くように見えますが、安易な直結には電気設備全体を脅かす大きな罠が潜んでいます。現場の回路や機器にどのような負担がかかるのか、まずは3つの視点からリスクを徹底解剖していきましょう。

電流のアンバランスによる不平衡負荷と電圧降下の問題

三相交流は、本来3本の電線に均等な電流が流れることで美しいバランスを保っています。しかし、そこから特定の2線だけを使って単相負荷を動かすと、使った相だけに過剰な電流が流れ込み、三相全体の電流バランスが大きく崩れてしまいます。

これが現場で問題視される不平衡負荷です。特定の相だけに負荷が偏ると、電線の抵抗によって激しい電圧降下が発生し、本来200Vあるはずの電圧が180V台まで急激に落ち込むケースも珍しくありません。

状態	電流バランス	電圧の安定性	主な設備リスク
正常時（三相平衡）	均等	安定（約200Vを維持）	機器の長寿命化・安定稼働
2線直結時（不平衡）	偏り（特定相に集中）	不安定（電圧降下が発生）	モーター加熱・制御基板のエラー

電圧が不安定になると、接続した単相機器そのものがパワー不足に陥るだけでなく、受電設備全体の発熱や電力ロスの増大といった深刻なトラブルへ発展します。

同系統にある三相モーターや制御盤への悪影響とフリッカ現象

不平衡な電流が流れる回路では、同じ分電盤に繋がっている他の三相機器に強烈なダメージを与えます。

とくに工場や作業場で主力となる三相誘導電動機（モーター）は、電圧の歪みに極めて敏感です。逆相成分と呼ばれる逆回転方向の磁界が発生するため、モーター内部で激しい発熱が起きたり、うなり音のような振動が発生したりして寿命を縮めます。

インバーター制御盤の電圧不平衡エラーによる突然のライン停止
照明が小刻みにチラつくフリッカ現象による作業環境の悪化
コンプレッサーや工作機械のトルク低下と異音トラブル

現場でクランプメーターを用いて電流を測定した際、不平衡率が基準を大幅に超過しているケースも見受けられます。「動けば問題ない」と軽く考えて直結した結果、高価なメイン設備を故障させてしまっては元も子もありません。

漏電遮断器（ELB）の選定と対地電圧におけるアース接地工事の重要性

安全対策の要となるのが、漏電遮断器（ELB）の選定と大地に対する電圧の理解です。三相3線式200Vのデルタ結線では、通常S相が接地（アース）されています。そのため、どの大地間を測るかによって対地電圧が異なります。

接地相（S相）と大地の間は0V
非接地相（R相・T相）と大地の間は200V

単相100V回路の対地電圧100Vと比べると、非接地相の大地間電圧は200Vと非常に高く、万が一の感電事故における人命リスクは跳ね上がります。

そのため、2線を分岐する回路には必ず中性極を含めて確実に遮断できる2P2E（2極2素子）仕様の漏電遮断器を組み込み、規定に基づいたD種接地工事を抜かりなく施す設計が絶対に欠かせません。安全マージンを削った配線工事は、重大な火災や人身事故を招く引き金になります。

三相から単相200Vを取り出す行為は違法？電力会社契約と内線規程の真実

手元にある動力の配線から単相電源を引っ張れば、余計な基本料金を払わずにエアコンや機械を動かせるのではないかと考える方は少なくありません。しかし、配線をつなげば物理的に動くことと、ルール上許されているかどうかは全くの別問題です。知らずに工事を進めてしまうと、電力会社からのペナルティや思わぬ火災トラブルに直面します。法的な境界線と技術基準の真実を分かりやすく紐解いていきましょう。

低圧電力契約（動力）と従量電灯契約における規約違反のリスク

現場で最もトラブルになりやすいのが、電力会社との受給契約に関する違反問題です。一般的に工場や作業場では、モーターなどを動かすための低圧電力契約（いわゆる動力）と、照明やコンセント用の従量電灯契約を別々に結んでいます。

動力契約はモーターなどの力を使用する機器向けに基本料金や電力量料金が割安に設定されているケースが多く、この割安な動力電源から勝手に電灯用機器や単相機器へ電源を供給する行為は、電力会社の電気供給約款に明確に違反します。

契約区分	主な用途	単相200V機器への接続可否	違反時の主なリスク
低圧電力（動力）	三相モーター、業務用冷凍機など	原則不可（動力機器の付属制御等を除く）	違約金の請求、契約解除、電力供給停止
従量電灯（電灯）	照明、家庭用電化製品、単相エアコン	単相200V回路を正規に増設すれば可能	なし（適正利用）

約款違反が発覚した場合、正規の料金との差額を遡って請求されるだけでなく、数倍の違約金が課されるリスクや送金を止められる危険性があります。単相200V機器を動かす際は、その機器が動力契約の対象設備として認められる正当な生産機器なのか、電灯契約で賄うべき負荷なのかを正しく見極める必要があります。

内線規程が定める設備不平衡率30％以下制限の計算と現場基準

技術的な基準として絶対に無視できないのが、電気設備のバイブルである内線規程に記された設備不平衡率の制限です。三相3線式の配線から特定の2本だけを使って単相負荷を取り出すと、3つの相を流れる電流のバランスが大きく崩れてしまいます。

内線規程では、低圧受電において設備不平衡率を原則として30％以下に抑えるよう厳格に義務付けています。

設備不平衡率（％）の考え方

各相間に接続される単相負荷の最大値と最小値の差を計算し、全体の平均設備容量で割って算出します。

三相電源に大型の単相溶接機やエアコンを1台だけ直結すると、特定の線にだけ強烈な負荷がかかり、不平衡率は容易に50％から60％を超えてしまいます。

電流バランスが著しく崩れると、同じ回路につながっている三相モーターが異常発熱を起こして異音を放ち、最悪の場合は焼損します。さらに、電圧降下によって精密機械やインバーター制御盤が電圧異常エラーを出して頻繁にストップするなど、現場の操業に壊滅的な被害を及ぼす恐れがあります。

電気工事士法に基づいた有資格者による配線工事の必須条件

ブレーカーの端子に電線を挟み込むだけの作業に見えても、三相電源の分岐や変圧器の設置は電気工事士法によって定められた電気工事士の有資格者でなければ施工できません。

無資格によるDIY施工は法律違反（5万円以下の罰金または3ヶ月以下の懲役）となるだけでなく、命に関わる重大な事故を招きます。

無資格配線で実際に多発する危険
- 端子台の締め付けトルク不足による発熱と接触不良火災
- 負荷側の許容電流を無視した細いVVFケーブルの選定による被覆溶融
- 適切な2極2素子（2P2E）ブレーカーや漏電遮断器の未設置による感電事故
- 適切なD種接地工事（アース）の省略による漏電放置

三相200V電源は、適切に扱わなければ大地に対する電圧（対地電圧）の関係で感電時のダメージが非常に大きくなります。安全基準を熟知したプロの電気工事士が現場の負荷電流をクランプメーターで綿密に計測し、適正なブレーカー選定とバランス設計を行うことが、トラブルを未然に防ぐ唯一の道です。

機器別の実用判断！エアコン・溶接機・厨房機器を接続する際の注意点

三相から単相200Vを取り出す配線は、接続する機器の特性を正しく見極めないと、予期せぬ故障やトラブルを招く引き金になります。手元にある動力電源をそのまま使いたい現場で特に相談が多いエアコン、溶接機、厨房機器について、現場目線での実用判断基準をまとめました。

対象機器	直結分岐の可否	主なリスクと現場の症状	推奨される対策
家庭用・壁掛けエアコン	原則NG	制御基板エラー、契約違反リスク	電灯盤からの専用配線、複巻トランス
単相インバーター溶接機	条件付き可	突入電流による電圧降下、他機器停止	許容電流に余裕を持った専用回路・トランス
業務用オーブン・厨房機器	要容量計算	ヒーター不平衡による主幹トリップ	相ごとの負荷分散、動力専用トランス

単相200V壁掛けエアコンを工場の動力電源から動かせるか

工場の休憩室や事務所に単相200Vの壁掛けエアコンを新設する際、近くの動力盤から手軽に電源を取りたくなる場面は多々あります。しかし、動力のブレーカーから2本引いて直結する手法は避けるのが賢明です。

現代のインバーターエアコンは精密なマイコン制御基板を搭載しており、電源のノイズや対地電圧のバランスの崩れに極めて敏感です。三相の2線直結ラインから受電すると、工場内の大型モーターが起動した瞬間のサージ電圧を拾い、基板がエラーを起こして突然停止するケースが後を絶ちません。

また、エアコンのような日常的に使う生活系負荷を動力契約の電源でそのまま動かす行為は、電力会社の供給約款における電灯契約との区分に抵触する懸念も生じます。安定稼働と規約遵守を両立させるなら、電灯分電盤から単相200Vを正規に引くか、絶縁型の複巻トランスを中継させて回路を完全に分ける設計が確実です。

単相インバーター溶接機を接続した際に発生しやすい電圧変動トラブル

ガレージや鉄工作業場で単相200Vのインバーター溶接機を動力から分岐して使用する場合、アークスタート時に発生する激しい電圧変動に注意を払わなければなりません。

溶接作業はトリガーを引いた瞬間に数十アンペアの電流が一気に流れます。単相として取り出した特定の2線だけに突入電流が集中すると、電源ライン全体の電圧が一時的に20V以上も急降下するフリッカ現象が発生します。

同系統のLED照明が激しくチラつく
隣で動いている三相コンプレッサーのマグネットスイッチがうなり音をあげる
精密機械の制御盤が瞬時電圧低下を検知して非常停止する

業界の現場を長く見ていると、溶接機自体は動いていても、周囲の設備に致命的な負荷をかけている光景を頻繁に見かけます。このような不平衡トラブルを抑えるためには、受電盤に近い位置から太い電線で独立した専用ブレーカーを設けるか、三相の電流を均等に変換できるスコットトランスの導入が有効な選択肢となります。

業務用オーブンや輸入厨房機器を使用する際の容量計算と専用盤の設置

飲食店やベーカリーの厨房では、海外製のスチームコンベクションオーブンや大型エスプレッソマシンなど、単相200Vで数キロワットを消費するハイパワー機器が多数導入されます。これらを動力電源から取り出す際は、綿密な容量計算と専用盤の設計が欠かせません。

大容量のヒーター機器を三相の2線だけに偏って接続すると、メインブレーカーの許容電流を特定相だけがオーバーし、店全体の電源が落ちる原因になります。複数台の単相機器を配置する場合は、R-S相、S-T相、T-R相へ均等に負荷が分散するように配線を振り分け、設備不平衡率を規定値内に収める工夫が必須です。

安全な厨房環境をつくるための配線計画

機器の定格消費電力から最大負荷電流を正確に算定する
各相のアンバランスをなくすため機器ごとに接続する相を交互に分ける
感度電流30mAの漏電遮断器を備えた厨房専用のサブ分電盤を設ける

熱と油煙が立ち込める過酷な現場だからこそ、目先の安さだけで2線を直結するのではなく、将来の機器増設も見据えた盤設計を行うことが安定運用の鉄則です。

変圧器（トランス）の種類と失敗しない選定基準

三相電源から単相負荷を安全に稼働させるためには、現場の負荷状況や設備環境に適した変圧器（トランス）の選定が不可欠です。適切な機器を選ばないと、電圧降下や機器の誤作動を招く原因になります。

三相負荷を完全平衡化できるスコットトランスの特徴と費用相場

三相電源のバランスを崩さずに大容量の単相負荷を稼働させたい場合、第一候補となるのがスコット結線トランス（スコットトランス）です。

スコットトランスは、三相3線式の電源を受け、位相が90度異なる2系統の単相回路（主座・T座）へ均等に出力する特殊な変圧器です。2つの単相出力に接続する負荷容量を同等に設計することで、受電側の三相各線に流れる電流が完全に平衡（バランス）します。

電力会社の受電制限である設備不平衡率30％以下を確実にクリアできるため、工場や大型テナントで高出力の溶接機や大型単相エアコンを複数台導入する際に重宝されます。

項目	スコットトランスの仕様・相場
主な用途	大容量単相機器（溶接機、大型エアコン、厨房機器）の複数稼働
電流バランス	2回路の負荷が同等であれば三相電流は完全平衡（不平衡率0％）
機器本体の費用相場	5kVAで15万～25万円前後、10kVAで30万～50万円前後
設置時の注意点	2系統の出力回路に接続する負荷容量を極力揃える設計が必要

単一系統のみに負荷が偏ると一次側で電流の不平衡が発生するため、回路設計の段階で負荷分散を緻密に計画することが大切です。

回路を絶縁してノイズを防ぐ単相複巻トランスの活用法

三相の任意の2線から単相200Vを取り出す際、電源側と負荷側の電気回路を物理的に分離できるのが単相複巻（ふくまき）トランスです。

一次側コイルと二次側コイルが磁気のみで結合しており、電線として直結していないため、一次側の高調波ノイズやサージ電圧が二次側へ回り込むのを遮断します。

精密なインバーター基板を搭載した業務用機器の保護
工場内の大型モーター発停に伴うノイズトラブルの防止
二次側を接地（アース）することによる感電事故の防止と対地電圧の安定

単相複巻トランスを挟むことで、一次側受電点の漏電遮断器との不要な干渉を防ぎ、トラブル発生時の影響範囲を機器単位に局所化できます。

単巻トランスとダウントランスのメリット・デメリット比較

作業場や店舗で単相電源を確保する際、コスト重視の単巻トランス（オートトランス）と、安全性を高める複巻仕様のダウントランスで選択が分かれます。用途に応じた違いは下表の通りです。

比較項目	単巻トランス（オートトランス）	複巻ダウントランス
回路構造	一次と二次で巻線の一部を共用（非絶縁）	一次と二次が完全に分離（絶縁）
コスト	部材が少なく安価（複巻の約50～70％）	単巻に比べて高価
本体サイズ・重量	小型で軽量、盤内設置が容易	鉄心と銅線が多く大型で重量がある
ノイズ遮断性	なし（一次側のノイズがそのまま通過）	高い（絶縁効果によりノイズをカット）
対地電圧の安全性	一次側の対地電圧がそのまま二次側へ印加	二次側を独立して接地でき安全性が高い

単巻トランスは本体費用を抑えられる反面、一次側と二次側が絶縁されていないため、三相電源の接地方式によっては対地電圧が想定外に高くなり、漏電や感電のリスクが残ります。

現場で精密機器や厨房設備を扱う場合は、初期費用だけで判断せず、絶縁性能を備えた複巻トランスを選ぶのが確実です。

三相200Vから単相100Vを取り出すのは可能？絶対やってはいけない危険な結線

動力の配電盤が目の前にあると、単相200Vだけでなく普段使いの100Vコンセントもここから手軽に取り出せないかと考える方が少なくありません。

結論からお伝えすると、三相200Vの電線から直接100Vを取り出す配線は極めて危険であり、重大な事故を引き起こすため絶対に避ける必要があります。安全に100Vを確保するには、正しい工学知識に基づいた変圧手順を踏まなければなりません。

アース線や中性点から無理やり100Vを取る結線が重大事故を招く理由

現場で最も危険な誤解が「三相200Vの1線とアース線（接地線）を繋げば対地電圧で100Vが取れるのではないか」という安易なショートカットです。

日本の低圧電力（動力）で標準的な三相3線式200Vは、一般的にS相がB種接地されています。この回路構造を理解せずに結線すると、取り返しのつかない大事故へ直結します。

結線パターン	発生する危険性と実態	現場での実際の影響
電圧線とアース線の接続	大地へ常時漏電電流を流し続ける状態	漏電遮断器の即時トリップや感電・火災
R相またはT相と大地間	理論上約173V〜200Vの電圧が印加	100V機器の基板が一瞬で破裂・焼損
S相（接地相）と大地間	電位差がほぼ0Vとなり作動しない	機器が動かず原因不明のトラブルに発展

アース線は本来、漏電時に電気を地面へ逃がして人体を守る保安用の線です。ここに負荷電流を流すと、作業場内の金属製作業台や工具の金属ケース全体に電気が回り込み、触れた瞬間に強い電撃を受ける危険地帯へと変貌します。

さらに、スター結線（Y結線）の中性点から無理に単相100Vを引き出す行為も、中性線欠相による異常電圧発生リスクを伴うため厳禁です。

工場や現場で単相100Vを安全に確保するためのダウントランス導入法

動力電源しかない作業場やガレージで手軽に100Vを使いたい場合は、変圧器（ダウントランス）の設置が唯一かつ確実な正攻法です。

単相200Vから単相100Vへ降圧する複巻トランスを介せば、一次側と二次側が電気的に完全に分離（絶縁）されるため、安全に100Vの電源回路を作り出せます。

据置型変圧器の盤内設置（恒久的にコンセントを増設する場合に最適）
ポータブル型ダウントランスの活用（電動工具や作業照明を一時的に使う場合に便利）
スポットエアコンや充電器など機器ごとの専用変圧器の配置

現場の許容電流やブレーカー容量に合わせてトランスを選定すれば、電圧降下を防ぎながら安定した電力を供給できます。

制御電源やコンセント増設時に守るべき絶縁と安全基準

工場の制御盤内やテナントの内装工事で100V回路を増設する際は、電気設備技術基準および内線規程に適合した設計が求められます。

特に注意すべきは、トランス二次側の接地工事と過電流保護の設計です。

トランス二次側（100V側）の片側を必ず接地（B種・D種接地の整合性確認）
二次側専用の漏電遮断器（2P1Eまたは2P2E）を個別に設けて回路を保護
盤内の動力用電線と100V用配線が干渉しないようルートを明確に分離

業界人の目線で現場を見渡すと、古い作業場などで見よう見まねの危険な配線が残されたまま放置され、ある日突然ブレーカーが落ちて工場全体の稼働が止まる事例を度々目にします。

電気の事故は見えないところで静かに進行します。動力から100Vを取り出す際は、必ず有資格者による正規の変圧器設置と絶縁測定を行い、安全な作業環境を構築してください。

現場トラブルを未然に防ぎ電気・内装設備を適正コストで施工する賢い選択

工場やガレージ、店舗のリノベーション現場において、三相から単相200Vを取り出す電源計画は、機器の稼働だけでなく全体の施工コストを大きく左右します。動力電源をそのまま流用して安く済ませるつもりが、相間バランスの崩壊によるモーター故障や、電力会社の契約違反による追徴金といった予期せぬ出費を招くケースは少なくありません。

目先の工事費を削るためだけに無理な配線を行うのではなく、空間全体を見据えた適正な設計と発注手法を選ぶことが、長期的なトラブル回避と大幅なコスト削減につながります。

中間マージンをカットして専門職人に直接依頼する分離発注の強み

電気工事を含む店舗や作業場の改修では、元請け工務店から下請け、孫請けへと何重にも中間マージンが上乗せされ、見積もり金額が膨らむ構造が一般的です。この多重構造を解消し、確かな技術を持つ専門職人へ直接相談・依頼する分離発注を取り入れることで、工事品質を維持したまま費用を適正化できます。

発注方式	コスト構造	技術提案のスピード	現場トラブルへの対応力
一括請負（多重下請け）	中間マージンが20〜40％上乗せ	伝言ゲームになり遅い	責任の所在が曖昧になりがち
専門職人への分離発注	実費と施工費のみで適正価格	第一線の電気工事士と即時判断	現場の負荷状況に応じ柔軟対応

三相電源から単相を取り出す工事は、現場ごとに受電盤の容量や既存負荷のバランスを見極める高度な判断が求められます。中間業者を介さず現場の職人と直接やり取りを行えば、トランス導入の要否やブレーカー選定の意図が明確になり、無駄な追加工事を未然に防げます。

電気設備と内装空間をスムーズに融合させる下地・配管ルート設計

電源の引き込みやトランスの設置は、単に線を結ぶだけでなく、作業場の動線や店舗の意匠性と深く結びついています。重量のあるスコットトランスや複巻トランスを壁面や天井裏に収める場合、木下地や軽鉄（LGS）の補強工事が不可欠です。

壁掛けエアコンや業務用機器の重量に合わせた下地補強の先行施工
配管やケーブルを壁裏や床下に美しく隠蔽する先行ルートの確保
トランスが発する熱や微振動を考慮した防音・放熱スペースの設計
将来的な機器増設を見越した予備配管（CD管・PF管）の敷設

下地工事と電気工事のタイミングがずれると、完成した壁を再び壊して配管を通すといった手戻りが発生し、余計な費用がかさみます。内装下地の段階から配線ルートを綿密に擦り合わせることで、すっきりとした空間美と高い安全性を両立できます。

店舗改装やガレージ改修で後悔しないための電源設計ステップ

トラブルなく快適に機器を動かすためには、場当たり的な結線を避け、順序立てた計画を進めることが重要です。

使用機器の総容量と相数の洗い出し 単相200Vで動かすエアコン、溶接機、輸入厨房機器などの定格電流と起動電流を一覧化します。
受電設備と契約形態の確認 低圧電力（動力）と従量電灯の契約内容を確認し、主幹ブレーカーの許容電流を調査します。
設備不平衡率の試算とトランス導入の判断 単相負荷を接続した際の電流バランスを計算し、30％の制限値を超える場合は変圧器の導入を決定します。
配管・下地補強と結線工事の同時進行 内装の骨組みを作る段階で配線とアース工事を完了させ、漏電遮断器（2P2E）を確実に配置します。

業界の現場を数多く見てきた立場から言えるのは、電気設備と内装下地を別々の問題として切り離して進めてしまうと、最終的に手戻り工事が発生して予算をオーバーしやすいという実態です。動力からの電源取り出しは、内装の骨組みを作る職人と配線を行う電気工事士が連携して進めることで、最も美しく無駄のない仕上がりを実現できます。安全性とコストパフォーマンスを両立させ、長く安心して使える空間づくりを目指してください。
