配管や機器がベタつく、エアツールから水が飛ぶ——そんな現場の多くは「温度差で露点を下回る」ことが原因です。圧縮空気は圧縮時に水分が増え、タンクで冷えるほど凝縮が進みます。例えば周囲温度30℃・相対湿度70%の空気は露点が約24℃前後となり、配管表面がこれを下回ると結露が発生します。条件がそろえば新品設備でも起きる普遍的な現象です。

「断熱は何mmが目安？」「勾配はどれくらい？」「冷凍式ドライヤと水取器、どっちが先？」といった疑問に、現場で使える数値と選定手順でお答えします。傾斜設計や上取り、タンク容量と滞留時間、ドレン自動排出の勘所まで、日々の点検に落とし込める形で整理しました。

製造・保全の方がすぐ試せる「後付けカバー」「結露防止テープの貼り分け」や、夏場・冬場での排水頻度の調整ポイントも紹介します。まずは露点の目安と配管温度差を押さえ、無理なく効果が出る対策から始めましょう。

エアー配管の結露対策はどう始める？発生原因と現場に役立つ影響最小化ガイド

配管で現れる水分の正体と空気の冷却による結露のカラクリを深掘り

圧縮空気の水分は、取り込んだ外気に含まれる水蒸気がコンプレッサーで圧縮されて露点が上がり、タンクや配管で冷却されることでドレンとして現れるのが基本の流れです。エアーコンプレッサーの吐出後に空気が冷えるほど凝縮が進むため、タンクと配管の冷却条件が結露量を左右します。現場でのエアー配管結露対策は、圧縮空気水分除去と温度差の低減を同時に進めるのが近道です。たとえばアフタクーラー、レシーバタンク、冷凍式または吸着式エアドライヤー、エアーレギュレーターのドレン抜きまでを一連で整えると、配管内結露の発生を大きく抑えられます。さらに配管の断熱や配管結露防止カバー、結露防止テープの後付けで表面温度を上げれば露点以下への冷却を回避できます。圧縮空気結露対策は、空気側の除湿と配管側の保温を両輪で考えることが重要です。

• ポイント: 圧縮で露点上昇、冷却で凝縮、ドレンで排出

• 有効策: ドライヤー導入と保温で温度差を抑制

補足として、レイアウト変更や季節の温湿度変動でも結露条件は変わるため、運転データの見直しが役立ちます。

温度差や湿度、圧力露点の“現場で使える目安”を押さえよう

結露の目安は「配管表面温度が空気の露点以下」になった瞬間です。圧縮空気は圧力下での露点（圧力露点）で評価するのが基本で、冷凍式ドライヤーなら一般的に圧力露点+3〜+10℃程度、吸着式なら-20℃以下まで下げられる機種もあります。現場では、周囲温度が高く湿度が高い夏期や、冷水配管近傍の冷却影響で配管表面が下がると結露しやすくなります。配管結露温度差の回避には、配管断熱や配管結露防止カバー、モイスチャーコントロールチューブの採用が有効です。さらにエアー配管水抜きの徹底、傾斜設置、ドレンポットや自動ドレンの適切配置で滞留を防ぎます。数値の簡易目安として、周囲25℃・相対湿度80%では露点は約21℃前後なので、配管表面が21℃未満になれば結露リスクが高いと判断できます。

指標	現場での目安	主要対策
周囲温度・湿度	露点推定の基礎	計測と記録の習慣化
圧力露点	ドライヤー仕様値	冷凍式/吸着式の適正選定
配管表面温度	露点以上を維持	断熱材・結露防止カバー
ドレン量	季節で変動	自動ドレン/水抜き頻度見直し

数値は一般的な関係性の説明で、実機の仕様値と現場測定を優先してください。

結露が引き起こす設備トラブルや品質リスクを徹底チェック

配管で発生したドレンは、機器内部の腐食、エアシリンダのシール摩耗、エアバルブ動作不良、計装機器の誤作動につながります。水分が混入した圧縮空気は塗装やエアブローの品質を落とし、粉体や食品の搬送では固着や異物混入の原因になります。床へ漏れた水は転倒や漏電のリスクを高め、プラントの停止や工場保全コストを押し上げます。エアー配管結露対策としては、圧縮空気水分除去を起点に、配管結露防止カバーや結露防止テープの活用、配管結露断熱材の選定を組み合わせるのが効果的です。エアー配管内結露の抑制には、コンプレッサー水抜き、エアーレギュレーター水抜き、レシーバタンクの定期ドレン排出が不可欠です。必要に応じてSMC結露チェッカーなどの監視機器を導入し、発生の早期検知と保全につなげると設備停止の回避に寄与します。

1. コンプレッサー水抜きと自動ドレンの設置を点検
2. ドライヤーの能力が負荷に合うかを再確認
3. 配管の傾斜、低部のドレンポケット、エアー水抜きポイントを最適化
4. 断熱材や後付け結露防止カバーの適正化
5. 運転データを週次で確認し季節で調整

手順を一つずつ実施すれば、配管結露対策の効果を定量的に把握しやすくなります。

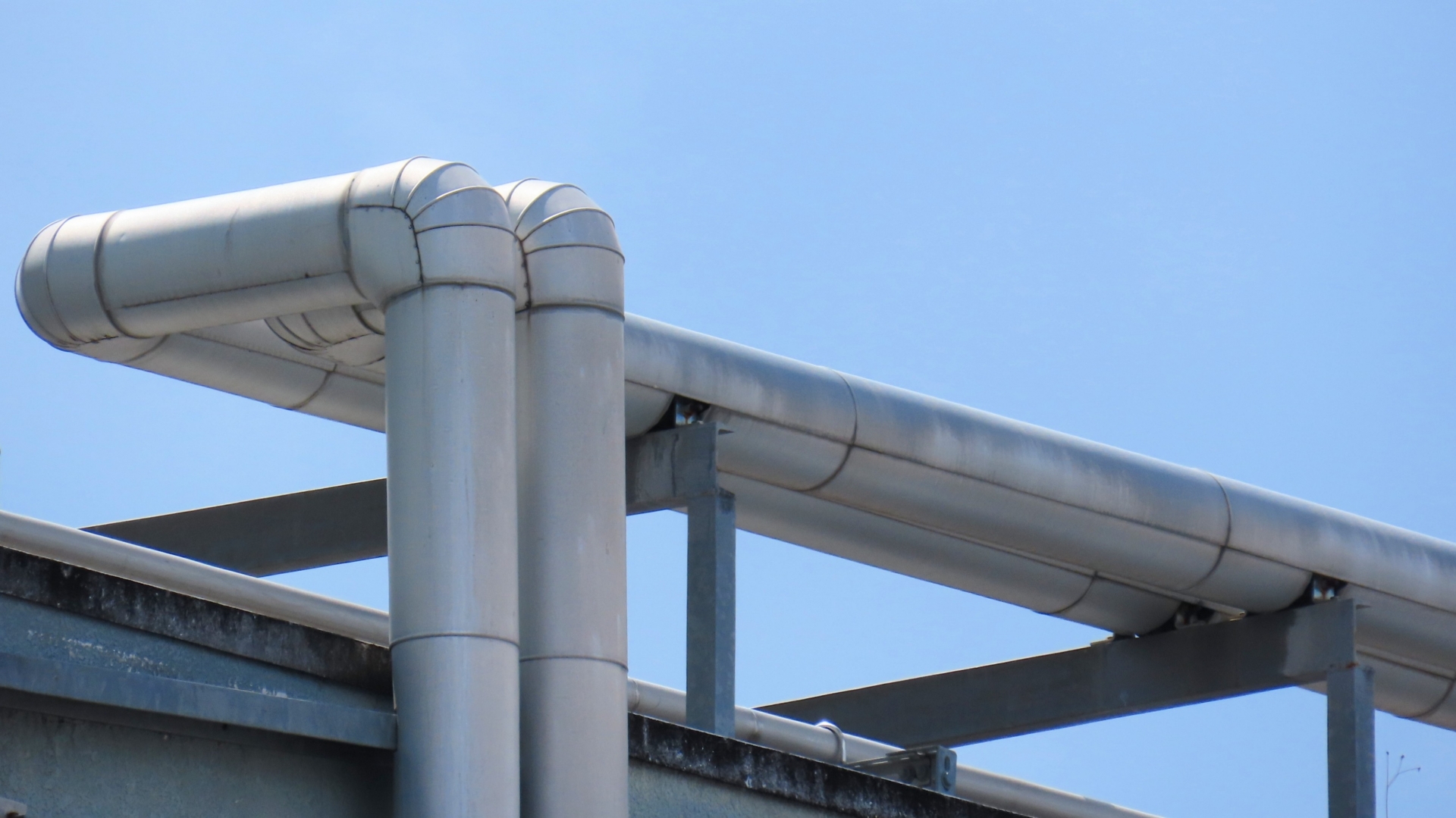

配管の断熱や保温で結露を抑える！賢いエアー配管結露対策の施工テクニック

ロックウールと発泡ゴム、現場条件で賢く選ぶ断熱材の活用術

エアー配管の結露は、配管表面温度が周囲の露点を下回ることで発生します。対策は熱伝導率と耐湿性、施工性、コストをバランスさせた断熱材選定が要です。高温部や耐火が必要なラインはロックウール、湿気負荷が高い工場や冷水配管結露対策には発泡ゴム系の閉泡断熱が有利です。屋外やプラント配管は保護仕上げを含めた総コストで比較し、工事時間が限られる現場では曲げ追従性と結露防止カバー後付けの整合を確認します。圧縮空気結露対策では、エアーコンプレッサーからの水分をドレンで管理しつつ、配管結露防止テープや配管結露防止カバーを併用すると効果が安定します。エアー配管結露原因が温度差に起因する場合、露点を計算して必要断熱厚を決めると失敗が減ります。

• ロックウールは耐熱・耐火とコストで有利

• 発泡ゴムは耐湿性と施工性が高く結露抑制に強い

• 露点と表面温度の差を小さくする厚み設計が核心

断熱の厚みや継手部を攻略！保温欠損を防ぐプロのひと工夫

断熱の実力を決めるのは「厚み」と「連続性」です。曲げやユニオン、バルブ周りは熱橋になりやすく、ここが配管結露の震源地になります。継手部には成形カバーや現場成形の発泡ゴムで防湿層の連続性を確保し、端部は気密テープで確実にシールします。屋外はアルミラッキングで仕上げ、風雨による吸水と劣化を抑制します。冷却ラインや冷水配管では保温ではなく「保冷」が主目的となるため、水蒸気透過を最小化する材料と施工が重要です。エアー配管内結露を招く温度差が大きいプラントでは、配管勾配とエアー水抜きの計画も並行して実施し、圧縮空気水分除去と合わせて二重の対策にします。仕上げ後は点検窓を設け、季節変動時に状態確認ができるようにすると安心です。

項目	推奨ポイント	注意点
断熱厚み	露点−表面温度差を埋める厚さを選定	過少厚みは結露再発の主要因
継手部処理	成形カバー＋シールで連続性確保	隙間や段差は熱橋になる
仕上げ	屋外はラッキングで保護	端部の止水・止気不良に注意

短所を見える化し、厚みと継手の連続性を最優先で施工計画に落とし込むことが成功の近道です。

保冷と保温の違いで夏の結露ゼロ！今こそ知りたいポイント

夏季の工場は湿度が高く、配管表面が露点を下回りやすいため保冷設計が決め手です。保冷は外気からの水蒸気侵入を防ぐ発想で、防湿層の連続と閉泡材の採用が効果的です。エアー配管結露対策では、コンプレッサー水分除去やエアーレギュレーター水抜きに加え、勾配設計とドレンポットで滞留を避けます。既設ラインには結露防止カバー後付けや結露防止テープの活用が現実的で、制気口や短尺の露出部は結露防止チューブなどの簡易対策も有効です。材料選定は、配管結露温度差が大きい場合ほど厚みを増やし、露点上昇に寄与する室内空調の調整も合わせて検討します。圧縮空気水分除去と配管断熱をセットで実施することで、エアホースからの水吐出も抑えられます。

1. 露点を把握し、必要断熱厚を決定する
2. 防湿層の連続性を確保し、端部を気密にする
3. 勾配と水抜きでドレン滞留を無くす
4. 既設は後付けカバーやテープで迅速に補強する
5. コンプレッサーとレギュレーターの水抜きを定例化する

上記を工程に落とし込むと、圧縮空気結露対策と配管施工の両輪で安定した効果が得られます。

圧縮空気の水分除去がカギ！理想のエアー配管結露対策を目指す水分コントロール

冷凍式エアドライヤと回転レシーブ式水取器、最適解はどっち？

圧縮空気の水分は配管内の温度低下でドレンとなり、機器やプラントの安定稼働を脅かします。エアー配管結露対策は、まず圧縮空気の露点を下げる装置選定から始めるのが堅実です。冷凍式エアドライヤは一般工場に多い汎用の圧縮空気結露対策で、処理流量と消費電力のバランスに優れ、露点はおおむね+3℃前後まで下げられます。一方、回転レシーブ式水取器は圧力損失が小さく、電力を使わずに水分を効率分離できるのが強みです。選ぶポイントは、目標露点、必要流量、電力コスト、メンテ頻度の四つです。露点管理が厳しいラインやエアシリンダの結露対策では冷凍式、電力を抑えたい補機ラインやエアー配管内結露の一次分離には水取器が有効です。圧縮空気水分除去の基本を押さえれば、配管結露温度差によるトラブルを大幅に抑えられます。

• 目標露点を基準に機器の候補を絞る

• 処理流量と圧力損失の許容を確認する

• 電力とメンテ工数の総コストで比較する

冷水配管結露対策の保温と同様に、供給側の水分量を減らすことが配管結露防止カバーやテープよりも根本的です。

エアータンクで冷却とドレン分離をスマート設計

エアータンクは冷却とドレン分離の要で、コンプレッサー直後の高温空気を落ち着かせることで凝縮を促し、下流の配管やエアレギュレーターに水分が流れ込むのを防ぎます。設計の勘所は、タンク容量、滞留時間、ドレン抜きの三点です。容量は総流量に対して余裕を確保すると温度勾配が緩み、分離効率が高まります。滞留時間は短すぎると分離不良、長すぎると圧力応答が鈍るため、運用流量に見合うバランスが必要です。ドレンは自動排出で確実に抜き、詰まりを避けるためにフィルターと組み合わせます。配管結露原因の多くは、タンク設計とドレン管理の不備です。エアー配管結露原因を抑えるには、圧縮空気の水蒸気をタンクで先取りして除去する設計が効果的で、結果として配管結露防止カバー後付けの負担も減らせます。

設計要素	目的	チェックポイント
タンク容量	冷却とドレン分離の安定化	最大流量時の圧力変動と温度低下を確認
滞留時間	凝縮の促進	負荷変動時でも分離が成立する時間を確保
ドレン抜き	水分の確実排出	自動化と詰まり対策、排出先の安全性

タンク前後で温度・圧力・ドレン量を見える化すると、圧縮空気水分量の改善効果を把握しやすくなります。

ドレン自動排出＆詰まりレス運用でメンテも快適に

ドレン管理はエアー配管結露対策の最後の砦です。自動ドレンを要所に配置し、ストレーナやミストフィルターでスラッジを抑えると詰まりが減り、安定運用に直結します。圧縮空気水分除去では、コンプレッサーのレシーバ、エアドライヤ、エアタンク、末端のレギュレーターと順にドレン箇所を設けるのが実務的です。手動抜きは「コンプレッサー水抜きしないと」一気にドレンが溜まるため、休日明けの水噴きやエアホースからの水排出につながります。自動化すれば「エアー水抜き」の抜け漏れを防ぎ、配管結露断熱材や配管結露防止テープに頼りすぎない環境を作れます。保温や配管傾斜と組み合わせ、圧縮空気結露対策をシステムで回すことが肝心です。必要に応じて結露防止チューブやモイスチャーコントロールチューブを使い、夏季の配管結露夏対策にも備えます。

配管設置環境や傾斜・排水の工夫で貯まらない！水分とサヨナラできる配管づくり

勾配の取り方と高低差の設計セオリーで水溜まりゼロ

エアー配管での水溜まりは圧縮空気の水分が冷却されドレンとして残ることが主因です。だからこそ、配管の勾配と高低差の設計が肝心です。ポイントはシンプルで、配管全体を一定方向に1/100～1/50の勾配で流し、末端取り出しは上取りを基本にして水分が機器へ入らない経路を作ること。枝管も本管より上から立ち上げれば、エアー レギュレーターやエア シリンダへの水分混入を抑えられます。配管結露は温度差で発生するため、保温や断熱材の併用も有効です。配管結露防止カバーや配管結露防止テープを使い、工場やプラントの環境に合わせて厚みを選定しましょう。圧縮空気水分除去の観点では、タンクからのエアー水抜きとコンプレッサー水抜きドライヤーの併用が安定します。エアー配管結露対策は、勾配と断熱、そして運用の三位一体が鍵です。

• 上取り＋一定勾配でドレンの機器流入を遮断

• 断熱材と保温で配管結露温度差を低減

• 枝管は本管より上流側で立上げ水分を避ける

補足として、屋外区間や冷却の大きい区間は勾配をやや大きめに取り、低点へドレンを集めると排水が安定します。

ドレンポイントと集水ポットで賢く排水設計

配管のどこで水分が発生し、どこへ集めるかを決めると結露対策の効き目が段違いになります。長尺区間は一定ピッチでドレンポイントを配置し、低点に集水ポットを設けて圧縮空気のドレンを逃さない設計が有効です。アクセス性の高い場所にバルブを出し、エアー 配管 水抜きを定期化することで、エアー 配管 内 結露の滞留を防ぎます。自動ドレンやフィルタレギュレーターのドレン機能を組み合わせると、運用負荷を軽減できます。さらに、圧縮空気結露対策としてアフタークーラ後の水分除去と、ドライヤーによる露点管理をセットで導入すると、本管全体のドレン生成を根本から抑えられます。冷水配管結露対策や水道管結露対策で実績のある結露防止カバー後付けの活用も、既設ラインで効果的です。

設計要素	推奨ポイント	運用のコツ
ドレンポイント	20～30mごとやレイアウト低点に配置	バルブは前面で工具不要が理想
集水ポット	清掃しやすい容量と排水口	目視窓や残量確認を用意
自動ドレン	圧力・フロート式を用途で選択	年次点検で作動確認
ドライヤー	吸着式/冷凍式を露点で選定	周囲温度に合わせた能力確保

番号手順としては次の通りです。

1. 配管の高低差を把握し、低点を定義して勾配を決定する
2. 低点ごとにドレンポイントと集水ポットを設置する
3. フィルタ・レギュレーターと自動ドレンを要所へ配置する
4. コンプレッサー水分除去方法を整備し、タンクのエアー水抜きを定例化する
5. 断熱材や結露防止カバーを後付けし、配管結露温度差を抑える

補足として、SMC結露チェッカーやモイスチャーコントロールチューブ、結露防止チューブを併用すると、発生と流入の可視化や局所抑制に役立ちます。

運用メンテでできる！エアー配管の結露対策を未然に防ぐ点検ルーティン

エアーレギュレーターやフィルター水抜き、毎日のチェックでトラブル知らず

毎日の小さな点検が、配管結露の発生と機器トラブルをがっちり抑えます。エアーレギュレーターやフィルターのカップは、ドレン水分が溜まると一気に不具合が進行しがちです。そこで、出勤時と終業時の水抜きの定例化とカップ割れの早期発見を習慣にしましょう。ポイントは、圧縮空気の供給停止後にゆっくり減圧してからドレンを開放すること、カップの微細なクラックや変色を目視で毎日確認すること、そして水位マークを設けてしきい値を超えたら即排水のルールにすることです。加えて、コンプレッサータンクのエアー水抜きも忘れずに。タンク内の水分が配管へ移送されると、エアー配管内結露を誘発します。以下のチェックで運用を安定化できます。

• 毎日2回の排水（始業・終業）

• カップ外観の傷・白濁の点検

• 圧力低下時の異音確認（バルブ・継手の漏れ兆候）

• 水位しきい値の明示（マーキング）

自動ドレンや水抜き頻度は温湿度で調整！季節ごとのベストプラクティス

結露は温度差と水蒸気量のバランスで変化します。夏は吸気空気の水分量が増え、冬は配管表面温度が下がって露点に到達しやすくなります。自動ドレンを活用する場合も、季節で排出頻度の見直しが肝心です。圧縮空気ドライヤやアフタークーラーの性能を把握し、圧力露点の監視と連動させると安定します。自動ドレンの詰まり防止にフィルター前段のメッシュ清掃を定期化し、圧縮空気水分除去の全体効率を維持しましょう。夏は排水回数を増やし、冬は断熱材や配管結露防止カバーを併用して放熱を抑えるのが実務的です。工場のゾーン別に運転時間が異なる場合は、ゾーンごとにドレンスケジュールを分けると過排水や取りこぼしを防げます。次の比較を参考に調整してください。

季節	想定リスク	推奨アクション	補足
夏	吸気水分増	自動ドレン頻度を上げる、タンク水抜きを増やす	ドライヤ入口温度の上昇に注意
中間期	変動大	週次で頻度見直し、フィルター清掃	露点トレンドを確認
冬	表面冷却	断熱材・結露防止カバー併用、夜間停止時の水抜き徹底	低温時のカップ割れ対策

圧縮空気の水分量や結露サインを記録して“未然防止”を実現

記録が運用品質を底上げします。圧力露点計やコンプレッサーの運転データを用い、日次で水分量の傾向とドレン排出量を記録すると、結露サインの立ち上がりを早期に掴めます。露点がライン温度に接近したら、断熱材の増し巻きや配管結露防止テープの臨時施工、エアー配管の水抜き増回で先手を打てます。さらに、制御機器やエアシリンダ結露対策として、排気側にモイスチャーコントロールチューブや結露防止チューブを選定するのも現場で有効です。SMC結露チェッカーなどの簡易指標を活用すれば、作業者間での判断軸が揃います。下の手順で“見える化”を定着させましょう。

1. 露点・ライン温度・湿度を同時記録（1日2回）
2. ドレン排出量と水位アラームの発生回数を記入
3. 週次で傾向をレビューし頻度や断熱を調整
4. 異常時はドライヤ点検と配管の保温状態を確認
5. 改善内容を標準手順に反映し運用固定化

後付けカバー&結露防止テープで現場対応！配管の結露防止お役立ち裏技

配管の結露防止カバー選び！耐候性や保守性も見逃さないコツ

エアー配管の結露は、配管表面温度が露点を下回ることで発生します。現場で即効性を狙うなら、後付け可能な結露防止カバーが便利です。屋外や洗浄ありの工場では、耐候性・耐薬品性を確認し、屋内の制気口付近や冷水配管では清掃性と保温断熱のバランスが重要です。カバーの開閉方式は、ファスナー式や面ファスナー式など点検性に直結します。定期保守での再装着の容易さも失敗しない選定基準です。配管径、曲げ部、バルブや継手など熱橋になりやすい箇所を優先的にカバーし、エアー配管内結露やドレン滞留の二次被害を予防します。エアー配管結露対策は、圧縮空気の水分管理と外装の断熱を両輪で考えると効果が安定します。

• 耐候性・耐薬品性は屋外や洗浄工程で必須

• 取り外しやすさは点検頻度の高い部位で重視

• 継手・バルブ部の熱橋対策を優先

• 保温厚みは温度差と湿度条件で決定

補足として、工場やプラントでは結露防止カバー後付けと併せてエアー配管水抜きの点検を並行すると安定します。

結露防止テープの貼り方・剥がし方、“あとが残らない”ための注意点

結露防止テープは配管結露対策のスポット応急に有効です。貼り方の基本は、乾燥・脱脂・プライマーの順で下地を整え、気泡を入れずに重ね幅を一定に巻くことです。天井や制気口周りは落下防止の養生を行い、端末は防水処理でめくれを防ぎます。剥がし方は、温風で粘着を軟化させ、剥離方向を一定に保ってゆっくり除去し、残粘着はシールリムーバーで拭き上げます。塩ビ被覆や塗装面は試験貼りを行い、素材適合を確認してください。水道管結露対策や配管結露防止カバーと組み合わせると、夏季の配管結露温度差による発生を抑えやすくなります。エアーレギュレーター水抜きやコンプレッサー水抜きと併用すると、圧縮空気結露対策としても合理的です。

シーン	推奨テープ	施工のコツ
屋内配管	結露防止テープ/断熱テープ	乾燥・脱脂後に均一テンションで巻く
天井・制気口周り	結露防止テープ天井用	養生を先行し端末防水、落下防止を徹底
屋外・洗浄あり	結露防止カバー後付け併用	耐候型テープ、継ぎ目は防湿シールで補強

短い配管や曲げ部はテープが有利、長尺や高温多湿はカバー併用がメンテしやすいです。

特殊環境でのエアー配管結露対策！現場ごとに最適な設計事例集

クリーン環境や塗装ラインでは配管内清浄度と水分管理が決め手

クリーンルームや塗装ラインでは、微小な水分やオイルミストが品質を大きく左右します。圧縮空気中の水蒸気が冷却されるとドレンが発生し、配管内やエアシリンダへ到達すると塗膜ムラや機器の腐食を招きます。そこで重要なのが、圧縮空気水分除去と配管結露防止の二段構えです。コンプレッサー出口に冷凍式または吸着式ドライヤー、ミストセパレータ、エアーレギュレーターを段階配置し、エアー配管内結露を抑えます。さらに、配管に保温や結露防止カバーを適用し、温度差を縮小します。水抜きポイントは傾斜配管で集約し自動ドレンで管理、運用では露点監視や定期点検を徹底することがエアー配管結露対策の要です。

• 重要ポイント

  • ドライヤーとフィルタを多段で組み合わせて水分とオイルを同時管理
  • 傾斜配管と自動ドレンでドレン滞留をゼロ化
  • 断熱と環境温度管理で表面結露を抑制

上記を満たす設計は、工場のプラント全体での再現性が高く、安定品質につながります。

低温室や冷水配管周辺で役立つ！保冷や換気の合わせ技

低温室、冷水配管、制気口の周辺は周囲空気との温度差で表面結露が発生しやすい領域です。ポイントは表面温度を露点以上に保つことと、湿気の滞留を避けることです。配管結露防止カバーや配管結露防止テープ、結露防止チューブを使い、配管結露断熱材で連続保温します。すき間やバルブ部は後付けの結露防止カバーで補完し、エアー配管の断熱切れを無くします。併せて局所換気で湿度を下げ、必要に応じて除湿機を併用します。冷水配管結露対策では、配管結露温度差の計算に基づく保冷厚みの選定と、ドレン受けを作らない連続被覆が有効です。エアー配管水抜きは低点集約で侵入水分の拡散を抑えます。

対象環境	主なリスク	重点対策
低温室	表面結露と滴下	高断熱被覆、継手の後付けカバー、除湿
冷水配管周り	連鎖的な結露	連続保冷、透湿抵抗の高い材、気流で拡散
制気口付近	吹出冷気で結露	風向調整、断熱スリーブ、局所換気

設計と運用を一体で見直すことで、圧縮空気結露対策と表面結露対策を両立できます。

エアー配管結露対策の選定基準とチェックリスト！誰でも失敗しない総まとめ

断熱材選定とラッキング仕上げの判断ポイントはここ！

配管の結露は「表面温度が周囲の露点を下回る」ことで発生します。まずは配管結露温度差を把握し、必要な配管結露断熱材の厚みを決めるのが近道です。判断軸は次の4点が鉄則です。厚みは設計露点と環境温度から逆算し、屋外や工場の高湿度では保温性能の余裕をとります。耐久性はラッキング仕上げで外装を金属化し、清掃や衝撃、紫外線から断熱を守ります。コストは材料代だけでなく施工手間と更新周期で総額評価が安心です。施工は継ぎ目の配管結露防止テープで気密を確保し、バルブや制気口周りは後付けの結露防止カバーで納めると再施工が減ります。エアー配管内結露や冷水配管結露対策が混在するプラントでは範囲ごとに仕様を分け、アネモの結露防止カバーやブリーズラインなど既製品も選択肢に。下表で用途別の目安を確認してください。

用途/環境	断熱材目安	仕上げ	補助部材
室内・低湿度	薄～中厚	テープ仕上げ	結露防止テープ
室内・高湿度	中厚	ラッキング	防露カバー
屋外	厚め	ラッキング	シーリング
冷水配管	厚め低λ材	ラッキング	防湿層強化

短工期なら結露防止カバー後付けが有効です。サッシ周りの結露防止テープ剥がし方や代用品に頼る前に、配管は設計段階での対策が安全です。

冷凍式エアドライヤやドレン装置の容量選定で迷わない手順

圧縮空気の水分はコンプレッサーで圧縮されて露点が上がり、冷却でドレンとして分離されます。だから圧縮空気水分除去は、コンプレッサーの負荷とエアドライヤの能力、そしてエアー水抜きの確実性で決まります。選定は次の手順が失敗しません。

1. 使用空気量と圧力を確定し、季節で変動する最大流量をタンク含めて見積もる。
2. 吸気条件から必要露点を決め、冷凍式か膜式、あるいはコンプレッサー水分除去方法の組合せを決定する。
3. 配管長と温度上昇を考慮し、露点余裕を5〜10℃確保する。
4. ドレン装置の容量と自動排出を選び、コンプレッサー水抜き自動で回収漏れを防ぐ。
5. 将来増設の15〜30％余裕を持ち、圧縮空気結露対策として配管傾斜と水抜きポイントを設置する。

エアーレギュレーター水抜き方法やコンプレッサーエア抜き方法は運用保守で重要です。エアシリンダ結露対策には、下流でモイスチャーコントロールチューブや結露防止チューブを併用し、SMC結露チェッカーなどで露点傾向を監視すると故障を未然に防げます。配管結露防止カバーと機器側の水分管理を組み合わせることで、工場やプラント全体のリスクを段階的に下げられます。

よくある疑問を一気解決！これで配管の結露は怖くない

エアーホースから水が出る…その原因をスッキリ整理

圧縮空気の中には元々水蒸気が含まれており、コンプレッサーで圧縮されると空気の露点が上がり水分が凝縮しやすくなります。さらに配管やタンクで冷却されると露点を下回り、ドレン（水分）が発生してエアーホースから水として出ます。これは圧縮空気結露対策の基本理解に直結します。エアーコンプレッサーのアフタークーラー、ドライヤー、フィルタ、エアーレギュレーター水抜きの不足やメンテ不良が重なると、エアー配管内結露が増えやすくなります。対処は工程別が有効です。

• 上流対策：コンプレッサー水抜きとドレン自動排出、冷凍式や吸着式ドライヤーで圧縮空気水分除去

• 中流対策：配管に適正傾斜と水抜き、配管結露断熱材や配管結露防止カバーの活用

• 末端対策：フィルタ＋レギュレーターで最終水分を除去、エアー水抜きを定期運用

補足として、配管結露温度差が大きい夏場や冷却後のラインで顕著です。運転条件と環境温度の両面から見直すと効果が高まります。

窓にプチプチは結露防止になる？配管で応用できるのか徹底検証

家庭の窓で使うプチプチは表面温度を上げて結露を減らす簡易断熱として有効ですが、工場の配管では要求が異なります。エアー配管結露対策は、露点管理と表面温度の両立が重要です。つまり、コンプレッサー側での圧縮空気水分除去と、配管外面の保温（断熱）の最適化がセットで必要になります。プチプチ相当の簡易材では、耐熱性、耐久性、施工性、法令・現場安全要件で不足しがちです。下表の通り、配管には専用の結露防止カバー後付けや配管結露防止テープ、筒状の断熱材、モイスチャーコントロールチューブなど、目的別の選択が適切です。

用途	推奨材	強み	留意点
常温エアー配管	結露防止カバー/断熱材	施工容易・外観良好	継手部の隙間処理
低温/冷水配管	高断熱材+気密仕上げ	表面温度の上昇	費用と厚み
局所補修	配管結露防止テープ	後付け対応	長期耐久性
末端チューブ	結露防止チューブ	露出部に有効	曲げ半径に注意

手順の全体像を押さえると判断が速くなります。

1. コンプレッサー水抜きとドライヤー選定で露点を下げる（圧縮空気結露対策の核）
2. 配管設計で傾斜とエアー配管水抜きを確保、ドレンポットを配置
3. 環境温度に応じて断熱厚みを決め、配管結露防止カバーや結露防止カバー後付けで気密に仕上げる
4. 末端はフィルタ＋レギュレーターで最終水分除去、必要に応じモイスチャーコントロールチューブを検討
5. 運転後にドレンを点検し、季節と負荷に合わせて見直す

補足として、冷水配管結露対策や水道管結露対策でも原理は同じで、表面温度を露点より高く保つことが要です。
