LGS天井で「吊りボルトの径や間隔、どこまで詰めるべきか」が曖昧だと、たわみや水平不良、仕上げ割れにつながります。一般的な間隔は900～1200mm、野縁ピッチは303/455mmが基準ですが、設備集中部や重量天井では縮小が必須です。許容荷重や許容たわみ（スパン/250程度）の目安も外せません。

本記事では、W3/8（約9.5mm）やM10の選定、アンカーの適合確認、締結トルクの考え方、振れ止めの配置までを現場目線で体系化。公共建築工事標準仕様書やJISに沿った数値をもとに、ピッチ計画から水平出し、検査手順まで手順化します。

「図面はあるのに現場で迷う」を解消します。900mmを基準にどこで600mmへ縮めるか、どの材質（溶融亜鉛めっき／ステンレス）を選ぶかを、荷重とスパン、仕上げ条件から逆算。明日の現場でそのまま使える実務基準を、失敗事例と併せて提示します。

LGS天井下地で要となる吊りボルトの基礎と役割を施工現場目線で理解する

軽量鉄骨の天井構造と下地の関係を図解イメージで解説

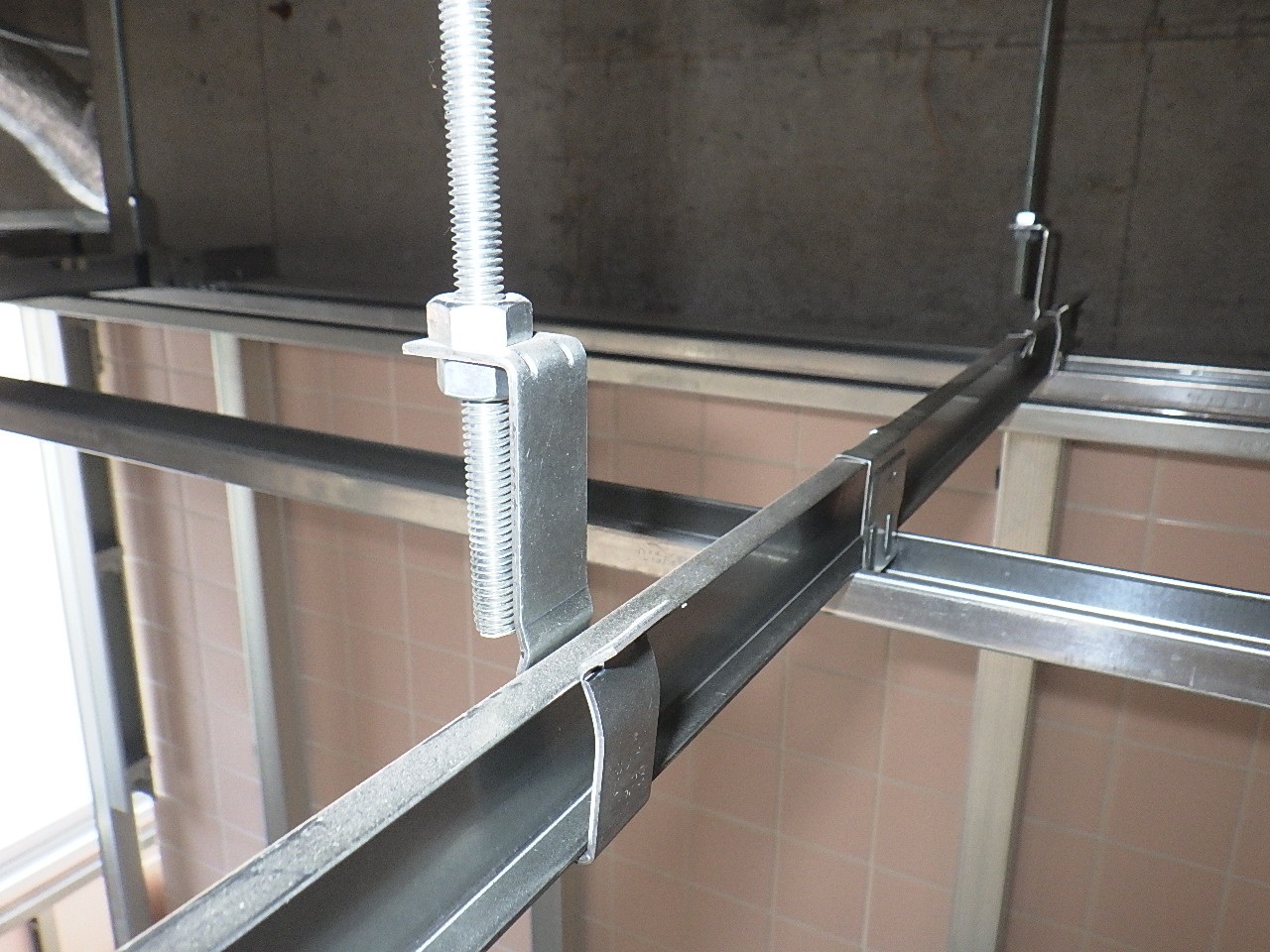

LGS天井は、スラブや鉄骨から吊り下げた吊りボルトに親バー（野縁受け）を固定し、そこへ野縁を組んで石膏ボードを張る下地構造です。荷重はボードから野縁、親バー、吊り金具、吊りボルト、アンカーへと伝達されます。要点は、天井下地のピッチ設計と金具の適正選定がたわみと振れを左右することです。一般的に吊りボルトサイズはW3/8（3分、外径約9mm）が主流で、ナットサイズは二面幅17mmが多いです。天井下地野縁ピッチは石膏ボード仕様に応じて300mm～455mm、野縁受けや親バーのピッチは約900mmが目安です。天井下地ピッチ455やLGS天井ピッチの設計時は、空調設備や開口部の荷重集中と水平補強（ブレース）の位置を合わせて検討すると安定します。lgs吊りボルトは高さ調整の容易さと固定の確実性が求められるため、現場では親バークリップや親バージョイントとの相性も確認します。

• ポイント

  • 荷重経路を明確にし、各部材の許容荷重を超えない配置にする
  • 天井振れ止め基準に合わせ、水平補強や親バー全ネジ固定を適切に配置
  • アンカー選定はスラブやデッキ、鉄骨の条件に合わせて強度を確認

補足として、軽天吊り金具の種類や親バー規格を把握しておくと、現場での納まり検討が速くなります。

吊りボルトが安全性と水平精度に与える影響を数値で示す

吊りボルトのピッチとスパンは、天井下地のたわみ量と振れに直結します。一般部の吊りボルトピッチは約900mm、耐震配慮や重荷重では600mmまで詰めると水平変位が低減します。野縁ピッチを300～455mm内に収めると、12.5mm石膏ボードの撓みを抑えやすく、仕上がり面の水平出し±2mm/5m程度を狙えます。許容荷重は部材と金具の最小値に依存するため、アンカー、吊りボルト、ハンガー、親バーの連成で確認が必須です。鉄骨に対しては鉄骨吊り金具や溶接禁止の条件もあるため、施工アンカーやインサートの仕様確認が欠かせません。なお、W3/8に対しW1/2へ上げる選択は荷重やスパン、振動条件が厳しい場合に有効ですが、まずはピッチ最適化と水平補強の強化で解決するのが合理的です。

項目	推奨・目安	現場の着目点
吊りボルトピッチ	900mm前後（重荷重時は600mm）	荷重分散とレベル調整の容易さ
野縁ピッチ	300～455mm	ボード厚と割付、開口部補強
水平精度	±2mm/5m程度	レーザーで通り確認、ナットで微調整
水平補強	スパンに応じて配置	天井振れ止めとブレースの連動

テープ張り前に振れとたわみを実測し、必要ならピッチや補強位置を再調整します。

吊りボルトの種類と材質の選び方を施工条件から逆算する

吊りボルトは寸法と材質、金具の組み合わせで性能が決まります。屋内一般の天井下地ではW3/8×必要長さの亜鉛めっき全ネジとハンガーナットの組み合わせが標準です。高湿や腐食環境ではステンレス、塩害環境では重防食めっきを選定し、腐食進行を抑えて長期の耐久を確保します。鉄骨やデッキスラブには施工アンカーやインサートを使い分け、コンクリート強度と穿孔径、埋込み長さを確認します。親バークリップは製品によりストッパー機構やバネの有無が異なり、作業性と固定信頼性に影響します。なお、吊りボルト9mm相当（W3/8）を基本に、重量天井や設備併設ではサイズアップやピッチ調整で対応します。

1. 施工環境を特定し、湿度・温度・薬品の影響を評価する
2. スラブや鉄骨の基材条件に合わせてアンカー方式を決定する
3. 天井荷重とスパンから吊りボルトピッチとサイズを設定する
4. 親バー、野縁、金具の規格適合と相性を確認する
5. レベル調整の余裕を見込み、長さ基準とナットサイズを統一する

lgs吊りボルトの選定は、荷重、環境、基材、施工性の四点を軸に逆算すると失敗が減ります。

天井下地の間隔とピッチを決める実務基準を整理して失敗をゼロにする

天井下地 ピッチ455と303の使い分けを部屋サイズと仕上げから判断

天井下地の野縁ピッチは仕上げボードの寸法と荷重、スパンで決めるのが実務の近道です。一般に石膏ボードは幅910が主流なので、ピッチ455は継ぎ目を支持しやすい標準、ピッチ303は重量天井や二重貼りでたわみを抑えたい時に採用します。lgs吊りボルトや野縁受けの剛性、天井高さ、空調や照明の開口部配置も同時に確認し、ジョイント位置が必ず野縁芯に乗るよう割付を調整します。耐震や水平補強を重視する現場では天井水平振れ止めを併用し、LGS天井ピッチと設備荷重のバランスをとります。親バーのスパンが長い場合は親バークリップやジョイント部のたわみを点検し、必要に応じてピッチを455から303へ切り替えて荷重分散を図ります。仕上げが軽量でも長期たわみを避けたい場合は303で施工精度を確保します。

• 455は標準で材料歩留りと施工速度が良いです

• 303は重い仕上げや長スパンで有利で、たわみを抑えます

• ジョイントは必ず芯支持、割付と開口位置を同時検討します

• 親バーの剛性とハンガー金具の配置も一体で決めます

補足として、木造天井で野縁替わりにチャンネルを使う場合も、ボード寸法と同じ考えでピッチ設定します。

判断軸	455を選ぶ目安	303を選ぶ目安
仕上げ重量	一般的な石膏ボード一枚貼り	二重貼り、吸音板、化粧鋼板など重量大
スパン	親バー間が短い	親バー間が長い、たわみが気になる
開口・設備	開口が少ない	設備集中や点検口が多い
施工性	施工スピード重視	変形抑制と精度重視

短期の工期なら455、品質最優先なら303という切り分けが現場では現実的です。

天井 吊りボルトの間隔はどこまで詰めるか広げるかの判断基準

吊りボルトの間隔は天井下地の耐力とレベル精度を左右します。目安は900〜1200mmで、LGSの親バーや野縁受けの規格に整合させます。重量天井や設備集中部、開口周りでは600〜900mmへ縮小し、設備の吊りとの干渉を避けながら支持点を追加します。天井吊りボルトのサイズはW3/8（3分、約9mm）が一般的で、ナットサイズは二面幅17mmを使用します。鉄骨スラブではインサートや施工アンカーを正しく選定し、コンクリート強度とアンカー仕様の適合を確認します。振れを抑えるために天井水平補強や水平振れ止めを所定ピッチで配置し、親バー吊り金具や親バー全ネジ固定の初期緩みを点検します。設備荷重が局所に乗る場合は追加の吊りボルトを設け、ピッチを詰める判断が安全です。軽量鉄骨天井下地の施工要領に沿い、中央部は広め、周辺部は詰めるのが基本です。

1. 標準部は900〜1200mmで割付する
2. 重量部や設備集中は600〜900mmに縮小する
3. 開口端部と端部は150mm以内に支持を設ける
4. アンカー種別とスラブ条件を確認して選定する
5. レベル出し後にナットの増し締めと最終確認を行う

この手順なら、天井のレベルと耐震性を両立し、lgs吊りボルトまわりのトラブルを抑えられます。

吊りボルトのサイズとナットやアンカーの規格を早見表レベルで押さえる

吊りボルト サイズの読み方とW3分8などの呼び方を誤解なく理解

lgs吊りボルトを正しく選ぶには、呼び径の読み方を押さえることが近道です。建築現場で頻出のW3/8（3分）はウィットねじの呼びで、外径は約9.5mmです。しばしば「9ミリ」と口頭で言われますが、正しくは9.5mm相当と理解してください。軽天吊りボルトの主流はW3/8で、天井下地の親バーや野縁受けを安定支持します。荷重が大きい設備併設や耐震補強が必要な区画ではW1/2（約12.7mm）を選定することがあります。逆にM10（メートルねじ）はピッチ形状が異なるため、W規格の金具やナットとは非互換です。天井下地ピッチや野縁ピッチ455の割付と併せ、サイズ・ねじ規格・金具の適合を一体で確認するとミスを防げます。鉄骨やコンクリート躯体ではアンカーの呼びと吊り金具の規格も合わせ、ナット二面幅17mmなど手工具の適合も揃えると施工がスムーズです。

• ポイント

  • W3/8＝3分＝外径約9.5mm、軽量鉄骨天井下地の標準
  • W1/2＝外径約12.7mm、高荷重や長スパンで検討
  • WとMは非互換、ナットやハンガーの適合を必ず確認

補足として、天井吊りボルト長さは天井高さとスラブ下寸法、ハンガー厚みを加味し余長を確保します。

吊りボルト ナットとアンカーの適合確認と締結トルクの目安

天井吊りボルトの信頼性は、ナット・座金・アンカーの適合規格と締結管理で決まります。W3/8を用いる場合、ナットはW3/8・二面幅17mm、座金は平座金＋スプリングワッシャが基本です。アンカーはコンクリートならインサートM（W3/8ねじ受け）や金属拡張アンカー、鉄骨ならビームクランプ等の鉄骨吊り金具を使用します。締付は過不足が事故要因になるため、目安トルクを管理し、ダブルナットや緩み止め剤で再緩みを防止します。天井水平補強や振れ止めの取り付け部も同条件で管理し、荷重とピッチに応じて均等配分を意識します。lgs吊りボルト施工では、ピッチ900mm（条件により600mm）、野縁受け900mm、天井野縁ピッチ455が一般的な組合せです。親バー吊り金具やクリップの規格も、W3/8ねじに確実に噛み合うものを選んでください。

項目	推奨・目安	注意点
ナット	W3/8二面幅17mm	WとMの混用不可
座金	平座金＋スプリングワッシャ	表面処理と径の適合
締付トルク	W3/8で約15〜25N·mの管理を目安	躯体や金具仕様に従い上限遵守
アンカー	コンクリートはインサート/拡張、鉄骨はクランプ	許容荷重とねじ規格の一致
緩み対策	ダブルナット、緩み止め剤	再増し締めの手順化

上表は実務目安です。必ず採用製品の仕様と天井下地設計条件で最終決定します。

施工手順を分解して品質を上げる天井 吊りボルトの取り付け方法

アンカー打設と親バーへのハンガー取り付けで水平を先取りする

天井下地の品質は最初のアンカー打設で決まります。コンクリートスラブにはインサート、改修や局所での追加には施工アンカーやケミカルアンカーを適切に選定します。ポイントは墨出しと治具活用で基準高さを明確化することです。lgs吊りボルトのピッチは天井下地の荷重と耐震条件で設定し、一般的には900mm、耐震強化では600mmを目安にします。鉄骨の場合は鉄骨用吊り金具や専用クランプで確実に固定し、ボルトはW3/8（3分、約9mm）を基準にナットサイズを統一します。親バー（野縁受け）へハンガーを仮締めし、レーザーレベルで通りを確認します。初期段階での水平確保は後工程の修正を最小化し、天井の通り・仕上がりを安定させます。振れが出やすい開口部周辺はピッチを詰め、空調設備との干渉も事前に確認します。軽天の規格寸法と部材の許容荷重を必ず照合し、過荷重を避けることが重要です。

• ポイント

• インサートや施工アンカーの選定を構造と荷重で判断

• 墨出しと治具で基準高さを共有し、レーザーで水平確認

• 親バーのハンガーは仮締めで調整余地を確保

全ネジの長さ調整とジョイント接続で誤差を吸収する技術

天井の高さが変化する現場では、全ネジの長さ設定が精度を左右します。必要長さはスラブから仕上げ天井までの寸法にナット厚、ハンガー、余長を加味して算定します。W3/8全ネジを基本に、長さ不足は全ネジジョイントで連結し、ねじ山の掛かり寸法を規格以上確保します。クリップ併用時は緩み防止のストッパーナットを追加し、仮固定から本締めへ段階的に進めます。切断面は面取りし、めっき剥離の錆を防止します。天井下地のピッチは野縁受け900mm、野縁は300〜455mmが一般的で、ボード仕様に合わせて再確認します。鉄骨下地では躯体のたわみやデッキ形状を考慮し、アンカー位置の調整でレベル差を吸収します。荷重が大きい設備吊りは別系統で支持し、lgs吊りボルトへ合算しない計画が安全です。

項目	推奨仕様・目安
吊りボルトサイズ	W3/8（3分、約9mm）
標準ピッチ	900mm、耐震強化は600mm
野縁受けピッチ	900mm前後
野縁ピッチ	300〜455mm
ねじ掛かり	ジョイント時は規定以上を確保

短尺と長尺の組み合わせでロスを減らし、現場の高さ誤差を素早く吸収できます。

野縁受けと野縁の組み方で仕上がり精度を決める

野縁受け（親バー）と野縁の組み方は、天井ボードの目地通りと平滑性を左右します。MバーやCチャンネルの接続順序は、基準線上の親バーを先に固定し、中央から外周へ展開するのが安定的です。ビスピッチは製品仕様の最小値を守り、過度な締め込みで部材を変形させないことが肝心です。lgs吊りボルトで仮組みした後、レーザーレベルで通り・水平を再確認し、ナットで微調整します。天井下地ピッチ455の指示がある場合は、野縁を455mmで通し、仕上げボードの割付を事前に検討します。振れ止めと水平補強はブレースやチャンネルで計画的に配置し、端部や開口部はピッチを詰めます。親バークリップや親バージョイントは規格適合品を使用し、挿入方向と噛み込みを目視で確認します。最終の本締めはレベル確認後に実施し、通り、段差、隙間を一気に解消します。

1. 親バーを基準線に合わせて固定し中央から外周へ展開
2. 野縁を300〜455mmで割付しボード寸法に合わせる
3. レーザーで水平を確認しナットで微調整後に本締め
4. 開口部と周辺はピッチを詰め振れ止めを追加
5. ビスピッチを規格内で統一し過締めを回避

耐震と落下防止を強化する水平振れ止めとブレースの実装ポイント

天井 水平振れ止めの配置と連結金具の選定を荷重とスパンから決める

水平振れ止めは天井の面剛性を高め、地震時や風圧時の揺れを抑える要です。ポイントは、想定荷重とスパンに応じてピッチと金具の仕様を決めることです。一般的なLGS天井では、天井下地の親バーと野縁受けを基準にし、天井下地ピッチ455mmや天井野縁ピッチと干渉しない割付が有効です。クロス金具や親バークリップで確実に固定し、吊りボルトサイズW3/8のナットを用いて緩み止めを徹底します。空調や配管が多い現場は、天井水平補強を設備ルート外側で格子状に通し、交差部にはスペーサーを入れてレベルを維持します。lgs吊りボルトのピッチが広い区間は、水平部材の間隔を詰める、または部材断面を上げる方法で剛性を確保します。

• ポイント

  • 水平補強のピッチはスパンが大きいほど細かく設定します
  • クロス金具はレベル出し後に本締めして緩みを防ぎます
  • 親バー全ネジ固定はストッパー付きナットで位置ズレを抑えます

下地の通りとレベルを先決し、そこから干渉の少ない格子配置を導くと施工が速く正確になります。

斜めブレースの角度と取り合いで確保したいクリアランス

斜めブレースは水平振れ止めだけでは不足する剛性を補い、天井の層間変位に追従させる役割があります。目安として、ブレース角度は30〜60度の範囲で設定すると効率良く水平力を受けられます。設備配管やダクトとの取り合いでは、最小クリアランスを事前に設定し、交差が避けられない場合は親バージョイント位置をずらす、親バーバネやクリップで取付高さを微調整します。鉄骨スラブには施工アンカーやインサートを用い、鉄骨吊り金具で確実に固定します。吊りボルトナットサイズ（二面幅17mm）を統一し、工具の共通化で締付トルクのムラを減らします。

項目	推奨の考え方
ブレース角度	30〜60度で設定し、できれば45度前後で左右対称
取付点	親バーと天井下地の交点、端部は端から150mm以内
クリアランス	ダクト・配管から10〜20mm以上を基本に干渉回避
固定金具	鉄骨には施工アンカー、コンクリートにはインサート
追加補強	開口部や重量機器周辺はピッチを詰めて増し補強

• 要点

  • 開口部や重量物直近は軽量鉄骨天井下地施工要領に沿って増し補強します
  • 天井水平振れ止めとブレースの取り合いは交点でプレートを介して剛接化します
  • 天井吊りボルトピッチがばらつく場合は、ブレースのスパンを均一化して剛性を平準化します

手順は、取付点マーキング、仮固定、レベル確認、本締めの順で進めると、通り精度と耐震性能を両立できます。

親バーと吊り金具の選定基準を製品比較の観点で整理する

親バー 規格とチャンネルハンガーの相性で施工効率と精度が変わる

親バーは天井下地の骨格を担うため、規格寸法と荷重条件、さらにチャンネルハンガーの相性が施工精度を左右します。軽量鉄骨天井下地ではCチャンネル規格の直線性とねじれ剛性が重要で、天井下地野縁ピッチやLGS天井ピッチの割付と整合した支持具選定が必須です。特にlgs 吊り ボルトを介した親バー固定では、ハンガーの可動域とナットの保持力、クリアランスが水平出しに影響します。鉄骨スラブやデッキへのアンカー選定も耐荷重と施工アンカー径の整合が前提です。以下の比較観点が有効です。

• 規格寸法と許容荷重を図面の天井仕上げ重量に合わせる

• ハンガーの調整ストロークとナットサイズの互換を確認

• ピッチ設計（吊りボルト間隔と野縁受け）の整合でレベル精度を担保

• 躯体条件（コンクリート/鉄骨）に適したアンカー種類を選定

短い搬入長さの親バーや高剛性タイプは、振れ止めや水平補強を少なくでき、結果として施工時間と手直しを減らします。

親バー 全ネジ固定とバネ付きクリップの採用条件を比較

親バーを吊り金具へ固定する手段は、全ネジ固定（親バー全ネジ固定）とバネ付きクリップで性格が異なります。前者はW3/8の吊りボルトとナットの二面幅17mmで確実に締結でき、重荷重や耐震補強で優位です。後者は親バークリップや親バーバネの保持力で素早く嵌合し、天井吊りボルトの本数が多い現場でスピードが出ます。価格や納期、現場の技能差を踏まえ、下記の比較が判断材料になります。

• 施工スピード: クリップはワンタッチで速い、全ネジは確実だが手数多め

• 耐久性と緩み対策: 全ネジはダブルナットやストッパー併用で強固、クリップは製品の保持力性能値を確認

• 価格と納期: クリップは単価が上がる傾向、全ネジは汎用資材で調達が安定

• 調整性: 全ネジは微調整に強い、クリップは調整幅に制限がある

親バージョイントの有無や親バー全ネジ固定の作業時間を試算し、天井下地ピッチ455や野縁受けピッチとの総工数で最適解を選ぶのが効率的です。

比較項目	全ネジ固定	バネ付きクリップ
施工スピード	中〜やや遅い	速い
耐久・緩み	強い（ダブルナットで強固）	製品依存（保持力要確認）
コスト・納期	低コストで安定調達	やや高め、在庫要確認
調整性	高精度なレベル出しに有利	調整幅は限定的
荷重・耐震	重荷重・耐震補強で有利	中荷重中心、仕様確認

上記を踏まえ、鉄骨天井や設備開口が多い現場は全ネジ固定、軽量天井で工期重視ならクリップ採用が有効です。

軽量鉄骨と木造天井の違いを施工適用例で比較し誤施工を防ぐ

木造下地における野縁 ピッチと金物の選定をLGSと対比して解説

木造とLGS（軽量鉄骨天井下地）は、下地の強度・剛性・ビス保持力が根本から異なるため、同じ発想で吊りや固定を行うと誤施工につながります。LGSでは親バーや野縁受けを吊りボルトでスラブに固定し、一般にW3/8や9mm相当を用い、天井下地ピッチは天井下地野縁ピッチ455や300など仕上げ材に合わせて割付します。木造では母屋や梁へ金物固定が基本で、アンカーは躯体側に適合したものを選定します。

• 強度差を踏まえたピッチを設定します。LGS天井ピッチは吊りボルト間隔900mm前後、耐震配慮で600mmも採用します。木造は部材のたわみが大きいため、野縁ピッチは455mm以下を基準にするとたわみが抑えられます。

• 金物の適合性が重要です。LGSは親バー吊り金具や親バークリップ、親バージョイントなど規格品で一貫。木造は座掘り不要の木造用ビスと座金、ハンガー金具を使い、割裂防止を優先します。

• アンカーの置換に注意します。木造の天井でコンクリート用インサート代替はできません。鉄骨天井では鉄骨吊り金具と施工アンカーを組み合わせ、木造では梁へ専用ビスで直接固定します。

• ビス保持力の見極めが肝心です。木造は繊維方向で保持力が変わるため、端部離れや下穴、座金併用で安定化します。LGSはタッピングやドリルねじで安定したせん断・引抜き性能を確保しやすいです。

補足として、lgs吊りボルトまわりのナットサイズや親バー固定は規格で整っているのに対し、木造は部材含水率や節の位置で保持力が変動します。現場確認と試験固定でリスクを事前に把握すると安全です。

比較項目	LGS（軽量鉄骨天井下地）	木造（在来・2×4）
主な支持	吊りボルトと親バー	梁・根太・母屋
吊り/固定	吊りボルトW3/8、親バークリップ	ハンガー金具、座金付き木ネジ
ピッチ目安	吊りボルト600〜900mm、野縁300〜455mm	野縁300〜455mm、支持点は梁間に依存
アンカー	コンクリート/鉄骨用施工アンカー	アンカー不使用、木部へ直締結
リスク	ピッチ超過と水平振れ止め不足	木割れ・保持力不足・偏芯荷重

上記の差分を押さえると、軽量鉄骨天井下地吊りボルトの設計と、木造の金物選定の使い分けが明確になります。天井下地ピッチや親バー規格、天井水平補強や振れ止めの必要性を施工前に整理すると、仕上がりの面精度と耐震性が安定します。

1. 条件整理を行います。天井高さ、仕上げ材厚み、設備荷重、開口部位置を確定します。
2. 支持方式の決定です。LGSなら吊りボルトと親バー、木造なら梁・母屋への直固定を選定します。
3. ピッチ設定を行います。LGSは吊りボルト間隔と野縁受け、天井野縁ピッチを相互に整合。木造は梁スパンとたわみで調整します。
4. 金物・ねじ選定を詰めます。LGSは親バー全ネジ固定やハンガー、木造は座金付きビスで割裂対策を実施します。
5. 試し組みと水平出しで、天井振れ止めや水平補強を配置し、最終ピッチとレベルを確認します。

補足として、軽天吊りボルトナットサイズは現場の工具管理に直結します。鉄骨天井では鉄骨吊り金具と施工アンカーの適合確認が必須で、木造では下穴径の設定とねじ長さの選定が仕上げの波打ち防止に効きます。

軽量鉄骨天井下地の施工要領をテンプレ化して現場で迷わない

ピッチ計画と検尺の流れを標準化して品質のバラつきを抑える

天井下地の精度は最初の割付で決まります。最初に天井下地ピッチ455や野縁受けの割付、天井下地野縁ピッチの前提を定義し、吊りボルトはW3/8（3分）中心でlgsの仕様に合わせます。親バーは全ネジ固定のハンガーで水平調整し、天井吊りボルトの間隔は中央900mm、必要に応じて600mmへ詰める方針を標準化します。検尺はスラブレベル、ボルト長さ、アンカーの引張確認、親バーの通り、野縁受けのジョイント順に行い、記録を残します。軽量鉄骨天井下地での振れ止めや水平補強の配置は開口部と設備荷重に合わせて追加し、再検尺で許容差を評価します。現場で共通化された手順があると、トラブルの予兆を早期に掴めます。

• ポイント

• 吊りボルトピッチは900mm標準、必要時600mm

• 野縁ピッチは300〜455mm、仕上材と方向で決定

• 親バーはハンガーとナットでレベル出し

• 設備荷重と開口部で補強位置を前決め

ナットの増し締めと振れ止めの確認で仕上げ検査を短時間で完了

仕上げ検査を短時間で終わらせるコツは、締結と補強の「見える化」です。吊りボルトナットサイズは二面幅17mmを基本に、増し締めは上ナット固定、下ナットレベル調整、ロックナットで緩み防止という順で統一します。振れ止めはLGSの水平振れ止めとブレースを対角に配置し、端部と鉄骨取り合い部で追加固定を行います。親バークリップや親バージョイントの抜け、親バー全ネジ固定のストッパー位置を触診と目視で確認し、アンカーは施工アンカーのトルクマーキングで判定します。鉄骨天井の吊り金具やコンクリートインサートは規格刻印と締付状態のダブルチェックで確実にします。

点検項目	規準/サイズ	判定方法
吊りボルトサイズ	W3/8（9mm）	ノギス確認とナット二面幅17mm
ピッチ間隔	900mm（必要時600mm）	スケールと通り芯照合
野縁ピッチ	300〜455mm	仕上材仕様書と実測
水平補強	ブレース対角配置	レーザーと取合い目視
アンカー	規格刻印/所定トルク	マーキング残存と再締付

短時間化の肝は、規準の明文化とチェック順序の固定化です。記録フォーマットを用意して誰が見ても同じ判定になります。

よくある質問と現場の疑問を一気に解消する

吊りボルトの間隔はどこまでが基準かを用途別に説明

一般的な天井下地での吊りボルトのピッチは、中央部で約900mm、耐震性を高めたい重量天井や設備集中部では600mmへ縮小するのが目安です。周辺部は端部から150mm以内に配置し、野縁受けや親バーの位置と整合させてレベルを安定させます。設備が集中するゾーンでは、実測した機器荷重と配管・ダクトの支持点を反映し、親バーの通りを優先して再割付するのが安全です。軽天吊りボルトのサイズはW3/8（3分、約9mm）が標準で、荷重が大きい場合やスパンが長い場合はW1/2の採用も検討します。天井下地ピッチ455やボードの短辺支持条件に合わせて、天井下地野縁ピッチを300〜455mmで設定し、LGS天井の水平補強（振れ止め）と組み合わせて変形を抑えます。鉄骨スラブでは鉄骨吊り金具やインサート、コンクリートスラブでは施工アンカーを適正選定し、ナットのダブルロックで緩み防止を徹底します。

• 標準は約900mm、重量天井や耐震配慮は600mm

• 端部は150mm以内、親バー位置に合わせて再割付

• サイズはW3/8が基本、必要に応じW1/2

• 野縁は300〜455mm、仕上げに合わせて調整

配置判断を迷ったら、荷重算定とスパンの見直しを同時に行うと安全側に寄せられます。

用途・条件	吊りボルトピッチの目安	併用する下地条件	備考
一般天井（軽量仕上げ）	900mm前後	野縁300〜455mm	W3/8、二面幅17mmナット
重量天井・耐震強化	600mm	野縁300mm推奨	水平振れ止め増設
設備集中部	600mm以下も検討	親バー増設	機器支持とは分離
開口部周囲	600mm	開口補強枠	端部150mm以内
長スパン天井	600〜900mm	親バー高剛性	ブレース併用

数値は目安です。実施設計と仕様書の確認を前提に、現場条件で最終決定します。

LGSの振れ止めの基準や配置の目安を状況別に整理

LGS天井の振れ止めは、地震時や送風による水平揺れを抑えるための水平補強です。基本はスパンや荷重に応じて、親バーまたは野縁受けにブレースや水平振れ止め材を等間隔で配置します。一般的には3.6m程度ごとに一方向、長スパンや重量天井では2.7m程度で直交方向も追加すると安定します。石膏ボードが二重貼りや厚物の場合、野縁ピッチを300mmへ詰め、振れ止めピッチも連動して縮小します。軽量鉄骨天井下地の施工要領では、天井面のユニット化や親バージョイント部にクリップとストッパーを使い、ねじの緩みと面内変位を抑える手当てが有効です。鉄骨躯体では鉄骨吊り金具とブレースの取り合いを事前に調整し、空調設備や点検口の開口部補強と干渉しないラインで計画します。lgs吊りボルトのピッチを詰めるだけでなく、水平系の補強を組み合わせることが変形防止の近道です。

1. スパン確認と荷重分類を行い、必要ピッチを算定します。
2. 親バーのジョイント位置近傍に振れ止めを優先配置します。
3. 仕上げ材が重い場合はピッチ縮小と二方向補強を同時に実施します。
4. 設備開口やダクト経路を反映して干渉回避の通りを設定します。
5. 施工後にレベルと剛性を再確認し、ナットサイズや締付けトルクを点検します。

数値は代表例です。最終決定は仕様書、構造条件、現場試験結果の整合で判断してください。
